LLM 推理引擎设计：KV Cache、PagedAttention 与连续批处理

模型训好了，怎么把它便宜、快速地跑起来？一次 API 调用背后，推理系统在毫秒级延迟与最大吞吐之间做无数权衡。这篇从 GPU 执行模型和 roofline 分析讲起，把 vLLM 三大支柱——KV Cache、PagedAttention、Continuous Batching——拆到字节与调度循环级，再覆盖投机解码的接受概率数学、采样参数与生产选型。

1. 先建立直觉：decode 阶段 GPU 在干什么

一个反直觉的事实：生成 token 时，GPU 的计算单元大部分时间在空转，真正卡住的是显存带宽。要理解这一点需要两个数字：

每 token 前向的浮点量 ≈ 2 × 参数量（每个参数参与一次乘 + 一次加）。7B 模型 = 14 GFLOP/token；
每 token 前向要读的权重量 = 参数量 × 每参数字节数。FP16 下 7B = 14 GB/token。

A100 的算力是 312 TFLOP/s、显存带宽 2 TB/s。算一下 batch=1 生成一个 token 需要多久：

算力视角:   14 GFLOP ÷ 312 TFLOP/s = 0.045 ms   ← 如果算力是瓶颈
带宽视角:   14 GB    ÷ 2.0 TB/s    = 7.0 ms     ← 实际耗时, 慢 150 倍!

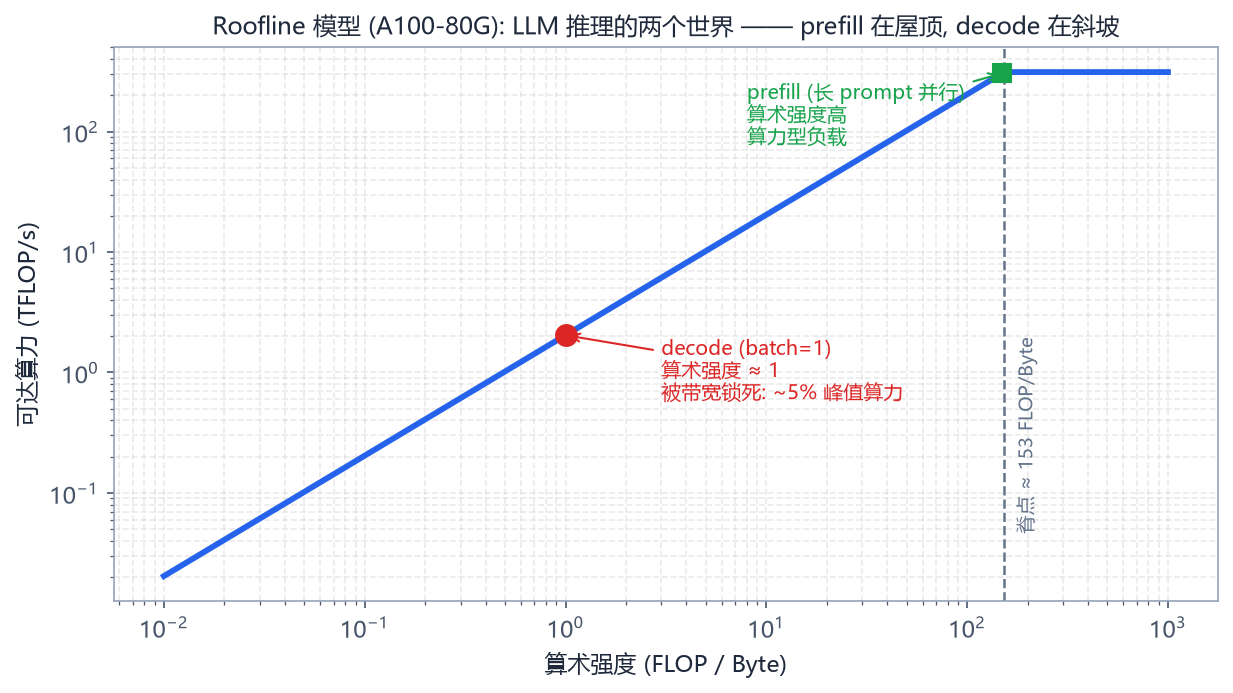

带宽是瓶颈：权重从 HBM 搬进计算单元的时间，是算完这些乘加所需时间的 150 倍。算术强度（FLOP/Byte）只有 14G/14G = 1，而"算力跑满"需要的强度是 312T/2T ≈ 153。

提高 batch size 是免费的午餐：batch=8 时一次搬运 14GB 权重服务 8 个请求，算术强度×8，吞吐接近×8，而延迟几乎不变（计算单元反正闲着）——直到跨过脊点变成算力受限。这就是推理引擎拼命做批处理的根本动力。

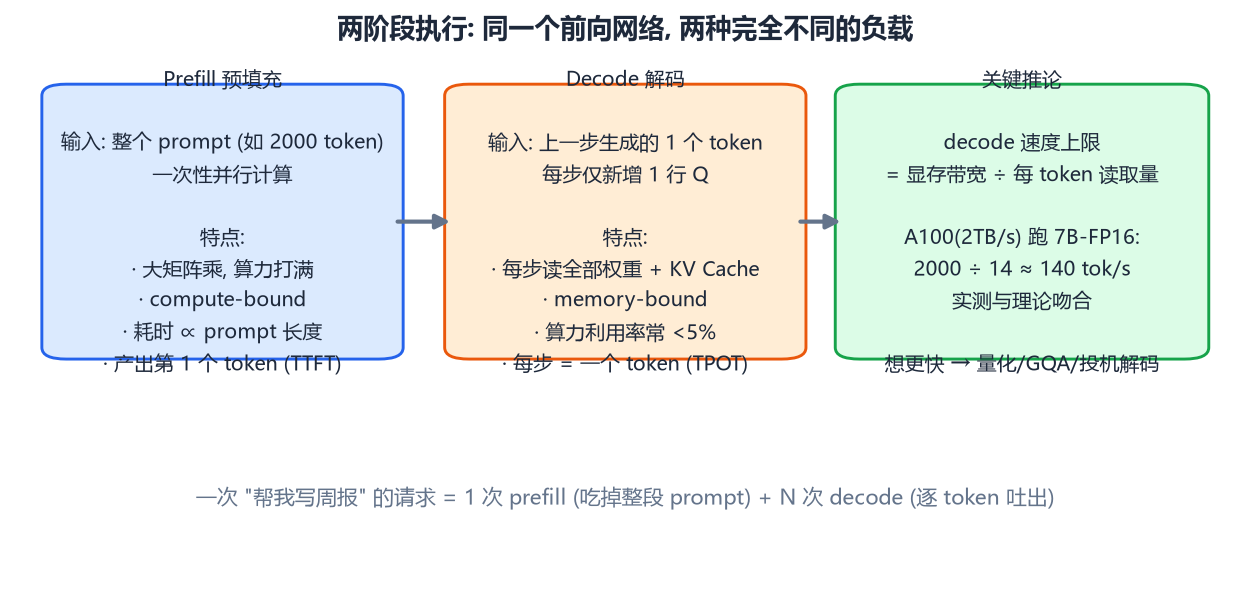

2. 两阶段：Prefill 与 Decode

Prefill（预填充）：处理输入 prompt，T 个位置的 Q 一次并行算完。矩阵形状是 [T, 4096]×[4096, 4096]——大矩阵乘，算力打满（compute-bound）。耗时与 prompt 长度成正比，决定TTFT（Time To First Token，首 token 延迟）。这就是 API 定价里"输入 token 比输出便宜"的物理依据：prefill 是算力型负载，单位 token 的边际成本远低于 decode。

Decode（解码）：每步只有 1 个新 token 参与前向，但每步都要读全部权重 + 全部 KV Cache——memory-bound，算力利用率常低于 5%。每步耗时决定 TPOT（Time Per Output Token，吐字间隔）。

用户体感：TTFT 决定"转圈多久才出字"，TPOT 决定"出字后流式有多顺"。两者的优化手段完全不同：TTFT 靠 chunked prefill、prompt 缓存、更快的 kernel；TPOT 靠量化、GQA、投机解码、更大 batch。

3. KV Cache：空间换时间的推导

3.1 为什么可以缓存

因果注意力保证：位置 i 的 K、V 向量一旦算出，后续所有步都不变（它们只依赖位置 ≤i 的输入）。不缓存则第 T 步要重算全部 T 个位置的 K/V——O(T²) 次矩阵乘。缓存后每步只算 1 个新位置的 q/k/v，再让新 q 与缓存里全部 k 做注意力。

3.2 缓存多大：逐字节推导

每个 token 每层要存 K 和 V 各一个 [d_model] 向量（GQA 下是 [n_kv × d_k]）：

KV 字节/token = 2 (K和V) × L (层数) × n_kv × d_k × 每元素字节数
             = 2 × 32 × 1024 × 2B   (7B GQA: 8 头×64维)
             = 0.125 MB/token

注意 d_model = n_head × d_k = 4096，GQA 把 n_kv 从 32 降到 8，缓存就缩小 4 倍——GQA 是为 KV Cache 而生的架构设计。

看这张图的震撼之处：MHA 模型跑 128K 上下文，单请求 KV Cache 要 966GB——根本不可能；GQA + 4bit KV 缓存压到 19GB，128K 才变得可服务。长上下文的成本大头从来不是权重，是缓存。

3.3 权重与缓存的预算分配

一张 80GB A100 部署 7B（FP16 权重 14GB）后，剩余 ~60GB 全给 KV Cache 与激活。按 0.125MB/token，能容纳 48 万 token 的并发上下文——听起来很多，但 4K 上下文的请求只能塞 120 个。推理引擎的本质工作，就是管理这个稀缺的缓存池。

4. PagedAttention：操作系统分页的完美移植

4.1 传统方案的浪费

朴素实现按最大序列长度预分配连续显存：请求一来先预留 max_len（如 4K）的 KV 空间。实际生成往往 500 token 就结束——预留的 4/5 全程闲置（内部碎片）；加上不同请求长度不一，连续块之间还产生外部碎片。vLLM 论文实测：传统方案 60%~80% 的 KV 显存被浪费，等于把最贵的资源扔掉大半。

4.2 分页：块表 + 按需分配

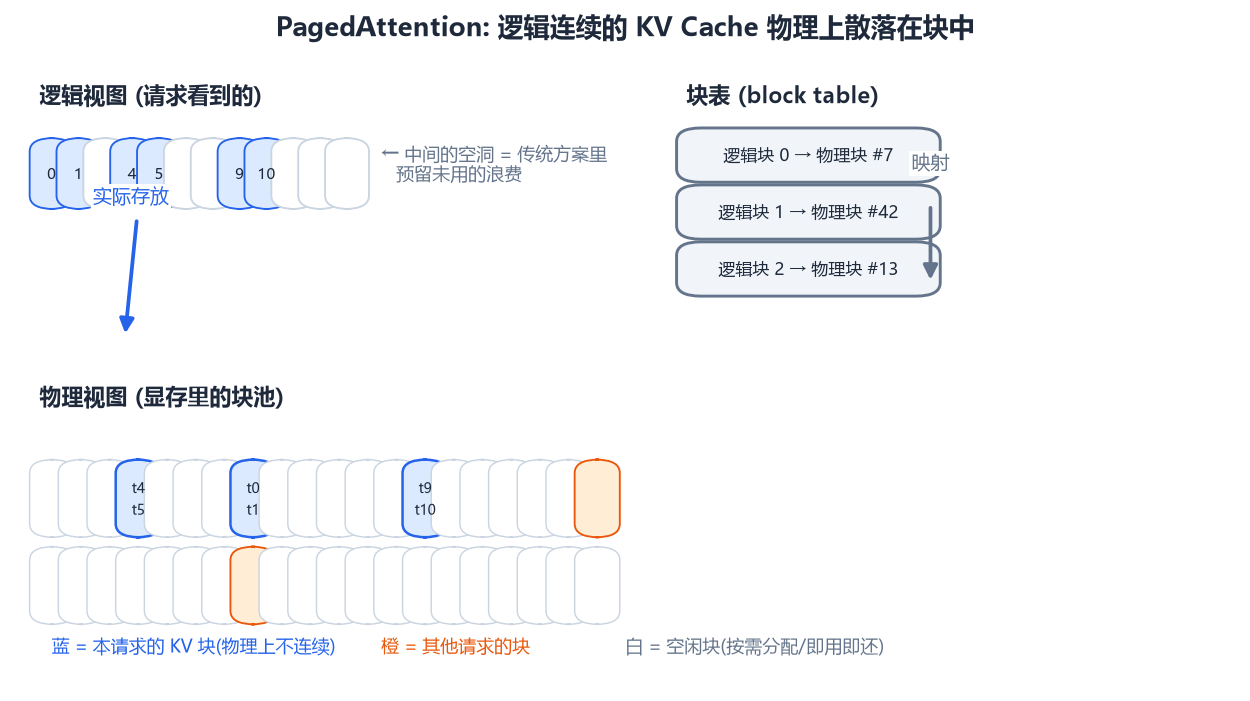

PagedAttention 把 OS 虚拟内存整套搬过来：

KV Cache 切成固定大小的块（block，默认 16 token）；
每个请求的 KV 逻辑连续、物理分散，映射关系存在块表里；
生成到第 17 个 token 才分配第 2 块，序列结束立刻回收块进池子。

浪费从 60%+ 降到 4% 以下（只有最后一块的尾部空隙），同等显存并发能力翻 2~4 倍。

分页还顺手解决了两个问题：

前缀共享（copy-on-write）：100 个请求共用同一个 2K 的 system prompt 时，共享部分的 KV 块只存一份、只算一次，请求间分裂后才复制——vLLM 的 automatic prefix caching 就是它；
并行采样/beam search 共享：同一请求的 4 个候选序列共享已生成的 KV 块，各自只追加自己的增量。

注意力 kernel 也为分页重写：Q 与"通过块表间接寻址的 K/V 块"做注意力，物理不连续对 kernel 透明。

5. Continuous Batching：调度粒度革命

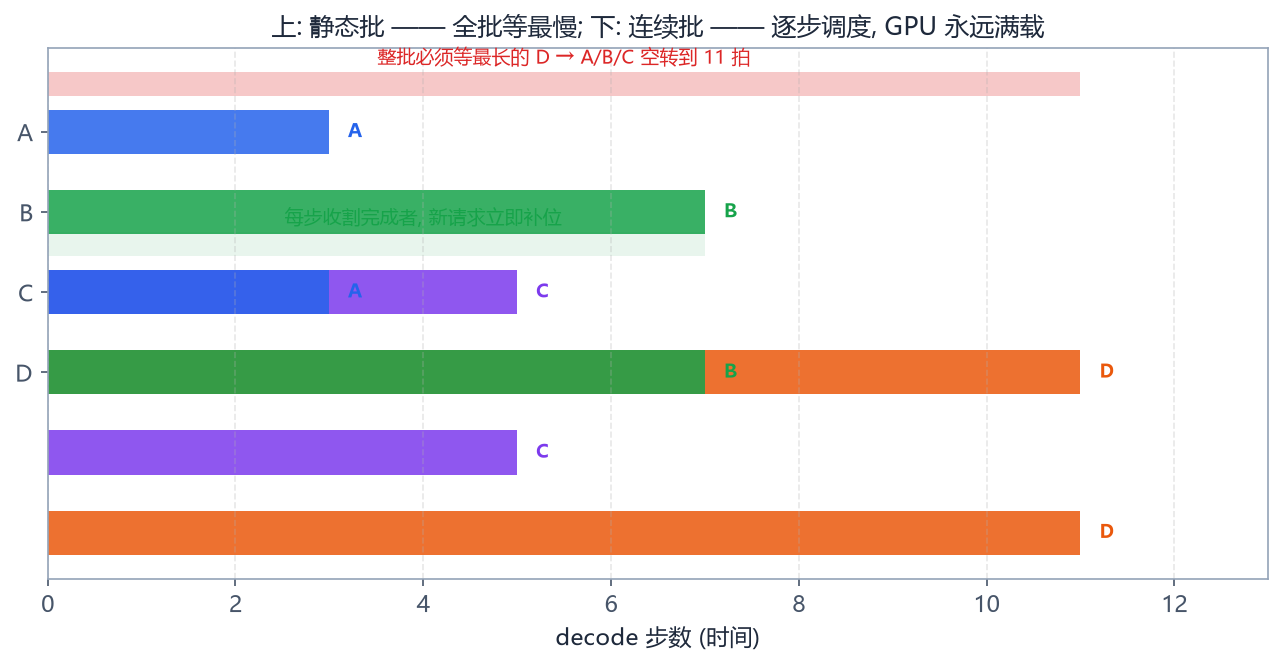

静态批：攒 N 个请求成一个 batch，全组生成完一起返回。两个致命伤：短请求陪长请求干等（图上部，A 3 拍完成却等了 11 拍）；批满期间新请求只能排队。

连续批（iteration-level scheduling）：调度粒度从"整批"细化到"每一步"：

每轮 decode 迭代:
  1. 收割: 检查 batch 中每个请求, 生成 EOS/达到上限者移出, 结果立即返回
  2. 补位: 等待队列的新请求做 prefill, 填进空槽
     (若新请求的 KV 分配不出, 则先挂起, 不阻塞整批)
  3. 对当前 batch 统一执行一步 decode
  4. prefill 与 decode 混排时, 按 chunked prefill 把长 prompt 切片
     分摊到多步, 避免一次大 prefill 卡住所有人的 decode

第 4 点是 vLLM --enable-chunked-prefill 的内容：一个 20K token 的 prefill 若独占一步，批内其他请求的 TPOT 会突然恶化；切成 2K 一片混进 decode 步里，延迟抖动被抹平。

实测收益：连续批比静态批吞吐高一个数量级，这也是 vLLM 论文标题里 "Easy, Fast, and Cheap" 的主要来源。

6. 投机解码：无损加速的数学

Decode 的算力利用率不到 5%——那 95% 的闲置算力能不能换速度？投机解码（Speculative Decoding）的答案是能：

用一个 10~50 倍小的草稿模型连续自回归猜 k 个 token（读的是 1.4GB 而非 14GB，便宜）；
用大模型一次前向并行验证这 k 个 token——并行计算对 memory-bound 的大模型几乎免费；
从左到右接受与大模型分布一致的 token，首个分歧点丢弃，并从大模型分布采样一个"纠正 token"。

关键定理：接受规则经过精心设计（按 min(p/q) 概率接受 + 拒绝时重采样），最终输出的分布与直接用大模型采样严格相同——零质量损失，纯粹的时间搬家。

期望加速 = 草稿命中率 × 长度增益。代码、JSON、固定格式文本这类"可预测"内容草稿命中率高达 80%+，实测加速 2~3 倍；自由创作命中率低，增益有限。变体：Medusa（在主模型上加多个解码头同时预测未来 token，无需独立草稿模型）、EAGLE（在特征层而非 token 层做投机，命中率更高，当前 SOTA）。

7. 采样：从 logits 到 token 的最后一公里

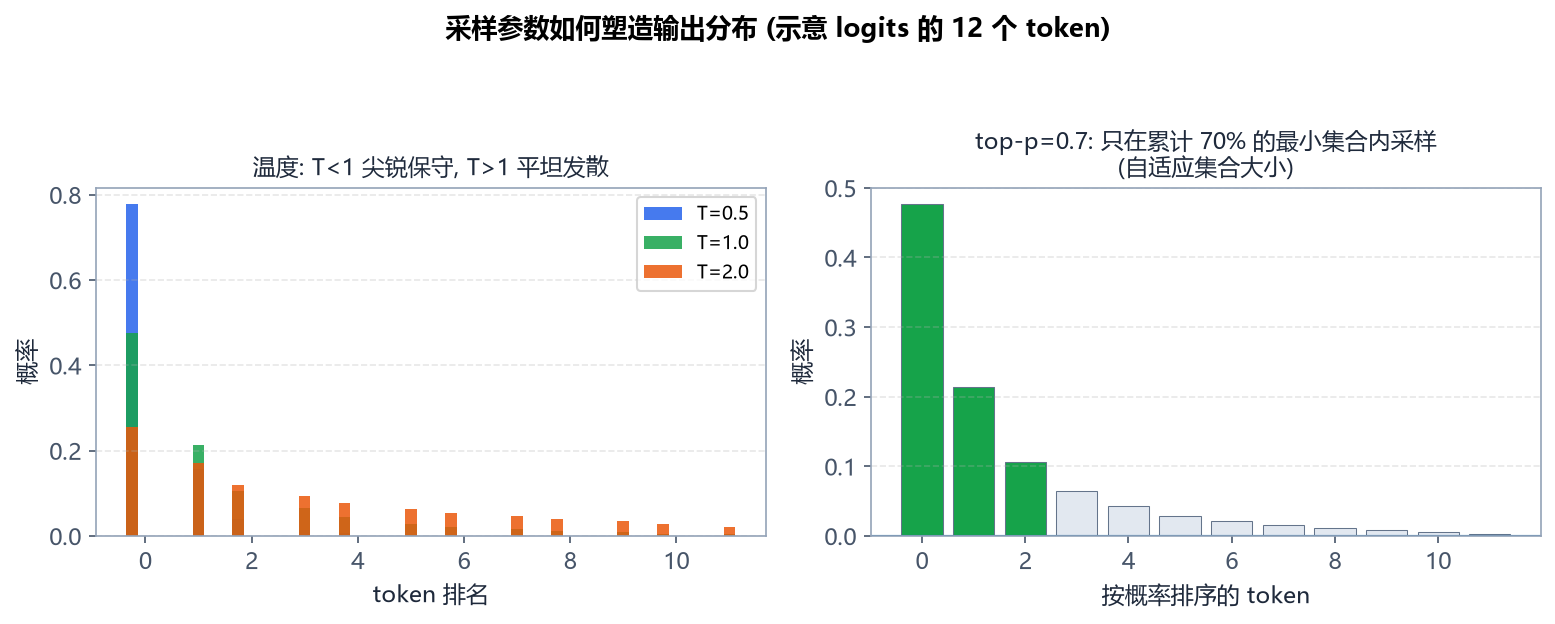

logits 变成 token 的三件套：

Temperature T：logits ÷ T 再 softmax。T→0 退化为 argmax（贪心，适合代码）；T=1 原始分布；T>1 平坦化（更有创意，更易胡说）。数学上 T 改变的是分布的"锐度"；
Top-k：只保留概率前 k 个 token 再归一化采样。简单粗暴，但最优 k 因分布形状而异；
Top-p（nucleus）：保留累计概率达 p 的最小集合——分布尖锐时候选少、分布平坦时候选多，自适应优于固定 k。p=0.9~0.95 是通用推荐。

工程细节两条：repetition penalty 对已出现 token 的 logits 除以惩罚因子再归一化，抑制复读，但调太猛会破坏代码中必要的重复结构；seed 固定时同一请求可复现（greedy 或固定采样器），调试与评测依赖这一点。

8. 生产选型速查

引擎	特点	适合
vLLM	PagedAttention、连续批、前缀缓存、生态最全	在线服务首选
SGLang	RadixAttention 前缀树缓存、结构化输出极快	复杂 Agent/多轮前缀复用
TensorRT-LLM	NVIDIA 官方、kernel 极致、in-flight batching	追求极限性能、愿意调参
llama.cpp / Ollama	CPU/GPU 混合、量化格式全	本地与边缘部署

运维三个数：TTFT（目标 <500ms）、TPOT（<50ms/token 接近人阅读速度）、吞吐（token/s/GPU）。三者互相牵制（大 batch 提吞吐但抬 TPOT），按业务定 SLO 再调引擎参数。

9. 小结

decode 是带宽瓶颈（强度≈1，脊点 153），速度上限 = 带宽 ÷ 每 token 读取量，batch 提升强度是免费午餐；
KV Cache 每层 2×n_kv×d_k 字节/token，GQA 与 4bit 缓存是长上下文的生死线；
PagedAttention 用块表消灭 60%+ 的碎片浪费并天然支持前缀共享；连续批把调度细化到每步，吞吐翻一个量级；
投机解码用闲置算力做"草稿-验证"，输出分布严格无损；
采样参数是应用层最直接的模型行为旋钮。

模型本身还能再省一半显存吗？下一篇讲量化：数值格式、GPTQ/AWQ/GGUF 与选型。
