训练篇算过账：7B 模型训练态 112GB，需要多卡；真实的大模型训练动辄几百上千张卡。这时瓶颈从"单卡算力"变成"卡间与节点间的数据搬运"——千卡集群的有效算力（MFU）一半取决于芯片，另一半取决于网络与通信算法。这篇把集群层彻底拆开：all-reduce 环算法的逐步推导与带宽公式、参数面网络的 spine-leaf 设计、三种并行的通信量账本、NCCL/HCCL 做了什么，以及千卡集群的故障容忍体系。

1. 问题：梯度同步到底要搬多少数据

数据并行最朴素的需求：每张卡算不同 batch，反传后各自手里的梯度必须变成全卡平均——这就是 all-reduce（全归约）。7B 模型 FP16 梯度是 14GB；8 卡朴素做法（全发到 0 号卡求和再广播）：

0 号卡收: 7×14 = 98 GB, 发: 7×14 = 98 GB   ← 单点收发 196GB
其他卡带宽闲置, 0 号卡链路被打爆

树形（reduce-broadcast）改进了负载，但仍要求网络具备高扇出的交换能力。千卡场景的正确答案是环。

2. Ring All-Reduce：算法逐步拆解

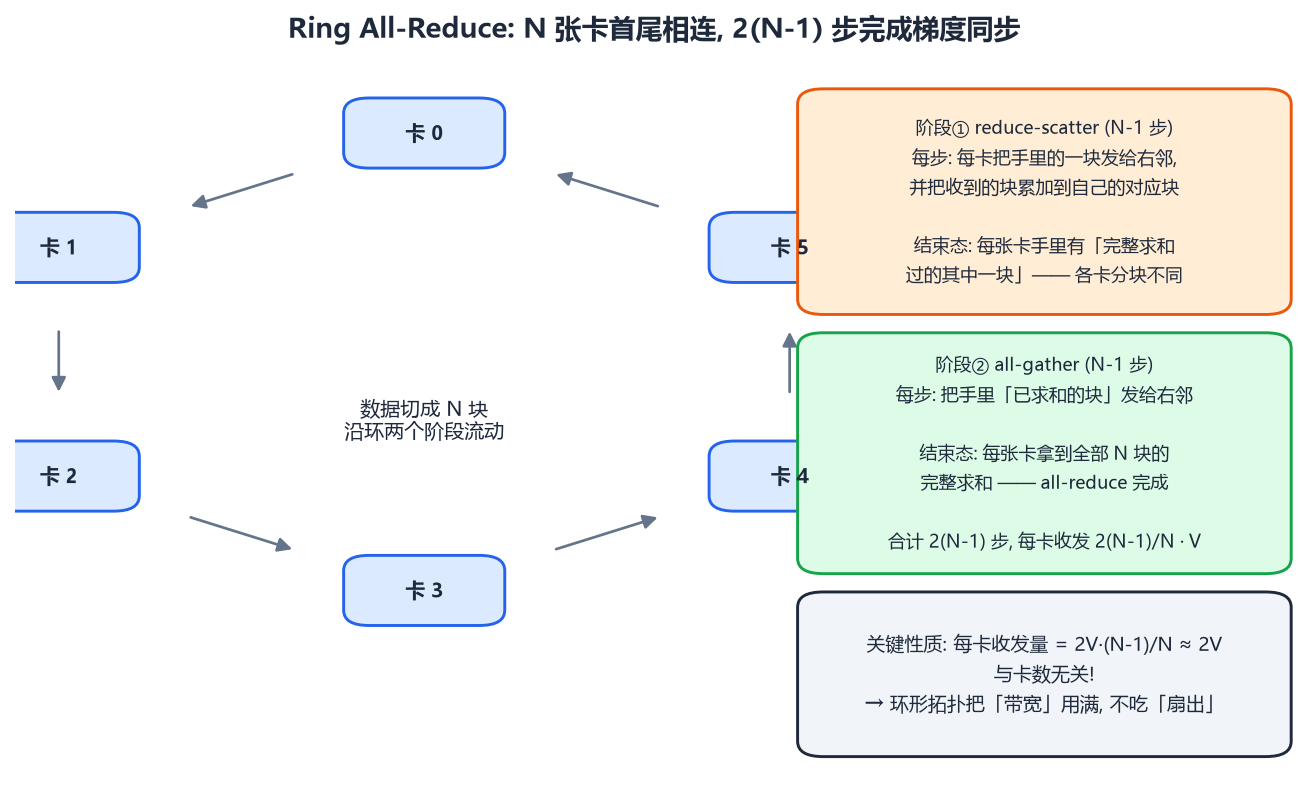

Ring All-Reduce 算法
Ring All-Reduce 算法

N 张卡首尾连成环，梯度切成 N 块。两个阶段、共 2(N−1) 步：

阶段① reduce-scatter（N−1 步）：每一步，每张卡把自己"负责"的块发给右邻，并把收到的块累加到自己的对应块上。N−1 步后，每张卡手里恰好有一块是全局求和完整的（各卡负责的块不同）。

阶段② all-gather（N−1 步）：把手里那块"已求和"的块沿环传 N−1 步，人人拿到全部 N 块的完整求和。完成。

关键性质一行算清：

每卡总收发量 = 2 × V × (N−1)/N ≈ 2V     (V 为梯度总量)

与卡数 N 无关——8 卡和 1024 卡，每卡搬运的总量几乎一样，只随步数增加而拉长时间。这就是环形算法的价值：把同步成本从"扇出受限"变成"带宽受限"，而带宽恰好是网络可以堆的东西。

2.1 分块数：一个真实存在的甜点

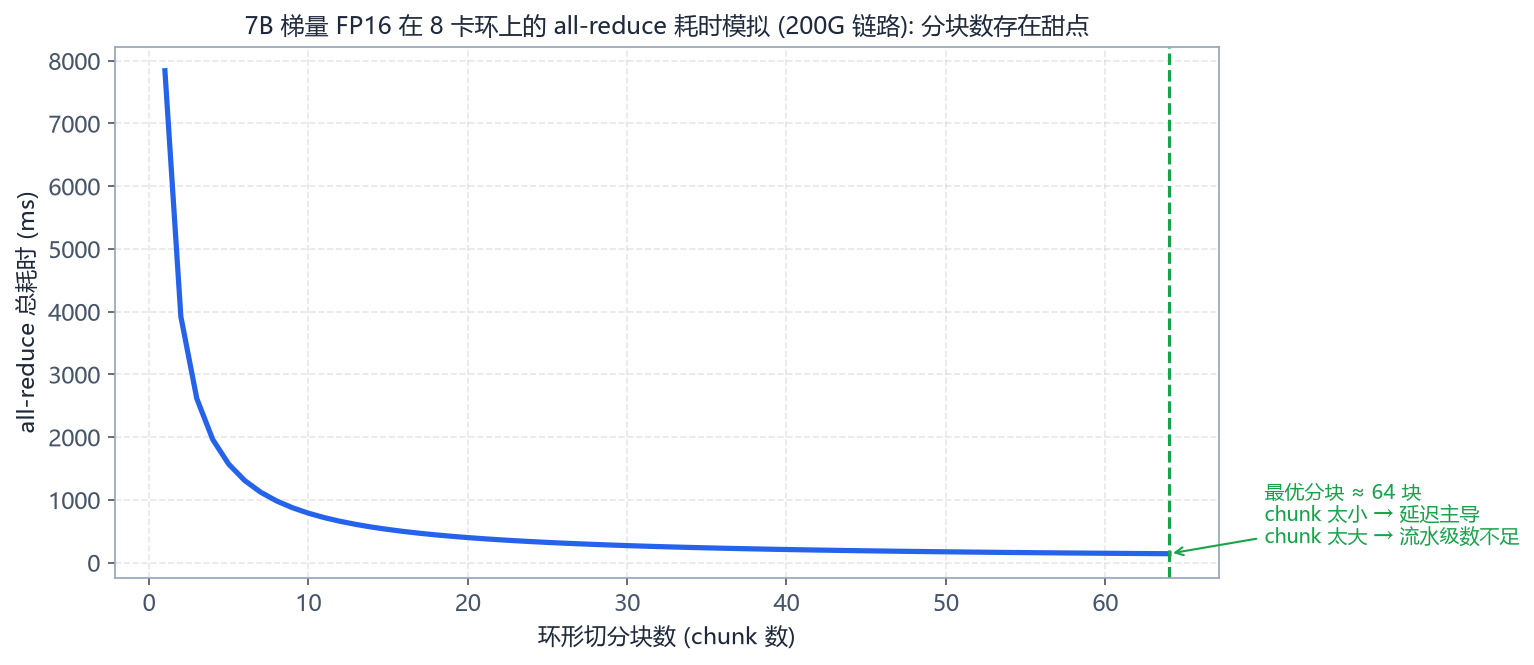

环形分块数与耗时关系
环形分块数与耗时关系

整块数据不能一次塞进网卡收发：切太少，每步消息太大，流水级数不足；切太碎，每步固定延迟（逐跳 latency）累积主导。上图是 7B 梯度、8 卡、200G 链路的模拟——分块数存在明显甜点，这正是 NCCL/HCCL 这类通信库内部要自动搜索的参数之一（chunk 大小、并行环数、协议切换 point-to-point / 简单算法的边界）。

2.2 NCCL / HCCL 做了什么

通信库的职责清单：探测拓扑（NVLink/HCCS 机内环 + 跨机环）→ 选择算法（ring / tree / 双环并行）→ 搜索分块与通道参数 → 暴露 all_reduce() 一个调用给框架。两套栈（NCCL 对 GPU、HCCL 对昇腾）在这层的算法与数学完全同源，差异在拓扑适配与调优经验——这呼应上一篇"CUDA→NPU 迁移清单"里的通信回归项。

3. 参数面网络：spine-leaf 的必然性

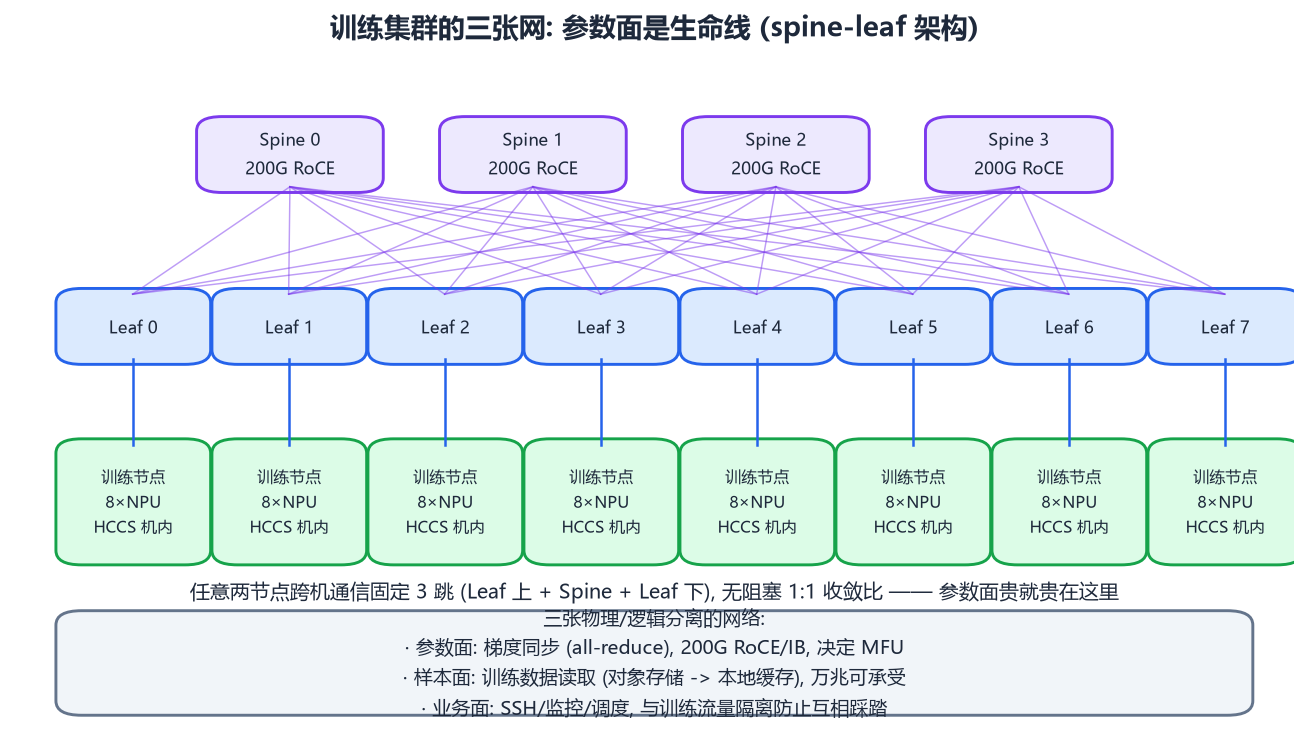

训练集群网络拓扑
训练集群网络拓扑

集群实际跑着三张逻辑网：

  • 参数面：承载 all-reduce 梯度流量，200G RoCE（或 IB）每卡，1:1 无阻塞收敛比——贵，且必须 spine-leaf 两层架构保证任意两节点固定 3 跳、无超订；
  • 样本面：训练数据从对象存储拉到本地缓存（数据管线），万兆/25G 可承受；
  • 业务面：SSH、监控、调度指令，与训练流量隔离，防止一次大文件 scp 拖慢全局梯度同步。

RoCE（RDMA over Converged Ethernet）的意义：内核旁路 + 零拷贝，把 TCP 栈几十微秒的软件开销压到微秒级，同时绕过 CPU——千卡同步是每秒都在发生的事，这个开销乘以步数就是天文数字。与之配套的还有 PFC/ECN 流控（无损以太网）、以及交换机缓冲的水线配置——参数面的稳定性工程（不丢包）是训练稳定性的隐形地基，很多"莫名 loss spike"最后定位到网络层微突发丢包重传。

机内与跨机的分工（呼应硬件篇）：机内 8 卡走 NVLink/HCCS 全互联（数百 GB/s），跨机走 200G RoCE（25GB/s）——相差一个数量级，这就是 TP 锁在机内、PP/DP 承担跨机的物理原因。

4. 三种并行的通信量账本

DP/TP/PP 的通信量对比
DP/TP/PP 的通信量对比

把训练篇的并行策略翻译成通信语言（7B 量级、每步）：

并行 通信内容 频率 量级 承载网络
DP（ZeRO-3） 梯度/参数/优化器分片 all-reduce+all-gather 每步 1 次 ~2V（V=分片总量） 跨机参数面
TP=8 每层前向/反向各两次 all-reduce 每层 2 次 单次小但极频繁 机内 NVLink/HCCS
PP=4 层间激活（micro-batch 传给下一段） 每 micro-batch 激活大小 机内或相邻机

结论三条：

  1. TP 通信最密，必须待在机内高速互联上（几百 GB/s 才喂得起每层两次的 all-reduce）；
  2. DP/ZeRO 通信最大但稀（每步一次），跨机 200G 网络刚好对口；
  3. PP 最省（只传激活），但要吃流水线空泡（(p−1)/(m+p−1)）——所以超大模型跨机时 PP 是受欢迎的跨机组网维度。

重叠是第二半工程：通信与计算并行执行（反向传播到哪一层，哪一层的梯度就先发出去），典型系统可把 1/3 的通信时间藏进计算里。 MFU 的公式里因此有两项：MFU = 计算时间 / (计算时间 + 暴露的通信时间)——调优目标就是把"暴露"那部分压到最小。

5. 故障容忍：千卡集群的日常

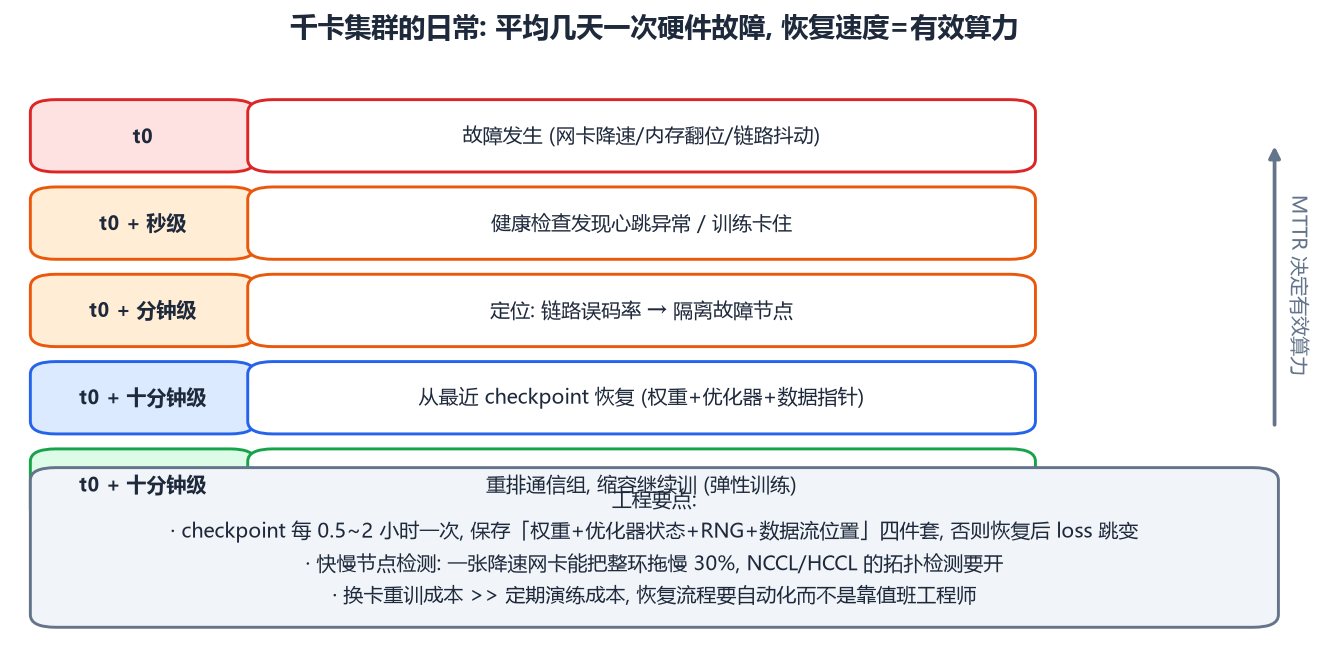

故障恢复时间线
故障恢复时间线

一个不太直觉的事实：千卡集群平均几天就会遇到一次硬件故障（内存翻位、网卡降速、光模块劣化、链路抖动）。故障不是异常，是常态——于是MTTR（平均恢复时间）直接等于有效算力：

  • 检测：心跳 + 集合通信超时。一张"变慢但没死"的网卡最阴险——环上所有卡陪它降速，吞吐掉 30% 却不报警，需要 NCCL/HCCL 的健康检查与误码率监控来抓；
  • 定位：链路层工具看 CRC 错误计数，快速隔离故障节点；
  • 恢复：从最近 checkpoint 加载四件套——模型权重、优化器状态（Adam 动量！丢了它 loss 会跳变）、RNG 状态（保证数据流与 dropout 可续）、数据流位置。checkpoint 间隔（0.5~2 小时）是"恢复损失"与"写盘开销"的折中；
  • 弹性：现代框架支持缩容/换卡续训（重排通信组），不必整集群重启。

把这条流水线自动化（而不是靠值班工程师手搓）是训练平台团队的核心产出之一。

6. 存储与数据面：别让 GPU 等饭

数据面虽然带宽要求低，但喂不上数据 = 全集群空转：

  • 训练数据放对象存储（S3/OBS），计算节点本地 SSD 做 LRU 缓存——epoch 2 起命中率接近 100%；
  • 数据集预打包成 tokenized 的二进制分片（如 webdataset 风格），避免训练时临时解压/分词——把数据管线的计算挪到训练之前；
  • 混合精度训练时 DataLoader 的 pin_memory + 预取流水（页锁定内存直达 DMA，呼应 CANN 篇的 Host 内存分配）。

7. 一张账本收尾

7B 模型、512 卡、A100/910B 级算力（量级推算）：

每步计算量      ≈ 6 × 7e9 × 512 × 4096(token/step 全局 batch) ≈ 8.8e16 FLOP
每卡每步计算    8.8e16 / 512 = 1.7e14 → 400 TFLOPS 卡需 0.43s (100% 利用)
实际 MFU 45%    → 每步 ~0.95s
每步通信(暴露)  ~0.2s: ZeRO-3 梯度量 28GB/卡 ÷ 25GB/s ≈ 1.1s, 重叠藏掉 80%

账本能立刻暴露瓶颈在哪：是算力（MFU 低）、通信（暴露多）、还是数据供给（GPU 利用率间歇掉零）——先算账再调优，与推理篇的方法论一脉相承。

8. 小结

  • all-reduce 环算法把每卡搬运量压到 ≈2V 与卡数无关，reduce-scatter + all-gather 两阶段 2(N−1) 步；
  • 分块数有甜点，NCCL/HCCL 的核心工作是拓扑感知的算法与分块搜索；
  • 参数面 spine-leaf 无阻塞 + RoCE 微秒级延迟 + 三网隔离，网络稳定性是训练稳定性的隐形地基；
  • 通信量排序：TP 密而重（锁机内）、DP/ZeRO 大而稀（对口跨机）、PP 最省但有空泡；重叠隐藏决定 MFU；
  • 千卡集群故障是常态，MTTR=有效算力：检测-定位-checkpoint 四件套-弹性恢复全链自动化。

硬件、单机软件栈、集群都有了，最后一块拼图是"运营"——下一篇：算力调度、NPU 切分与推理集群的 K8s 化部署。
