AI 算力硬件：从 CPU 的三堵墙到 NPU 的达芬奇架构

前面七篇把 LLM 的模型与系统层走完了，从这篇开始进入支撑一切的AI Infra（AI 基础设施）。第一站是硬件：为什么 CPU 跑不动大模型、GPU 凭什么成为主力、NPU（以昇腾达芬奇架构为例）又用什么样的设计哲学换取能效，以及端侧 NPU（RK3588 这类）的取舍。仍然是从晶体管分配讲到数据流，全部落到可计算的数量级上。

1. 三堵墙：一切硬件设计的出发点

计算墙：一个 7B 模型训练一次约需 10²¹ FLOPs 量级的计算（按 Chinchilla 法则 6ND 估算：6 × 7e9 × 2e12 ≈ 8.4e22，即数万卡·月）。一颗通用 CPU 的峰值算力是 TFLOPS 级，差了十几个数量级——必须用大规模并行。

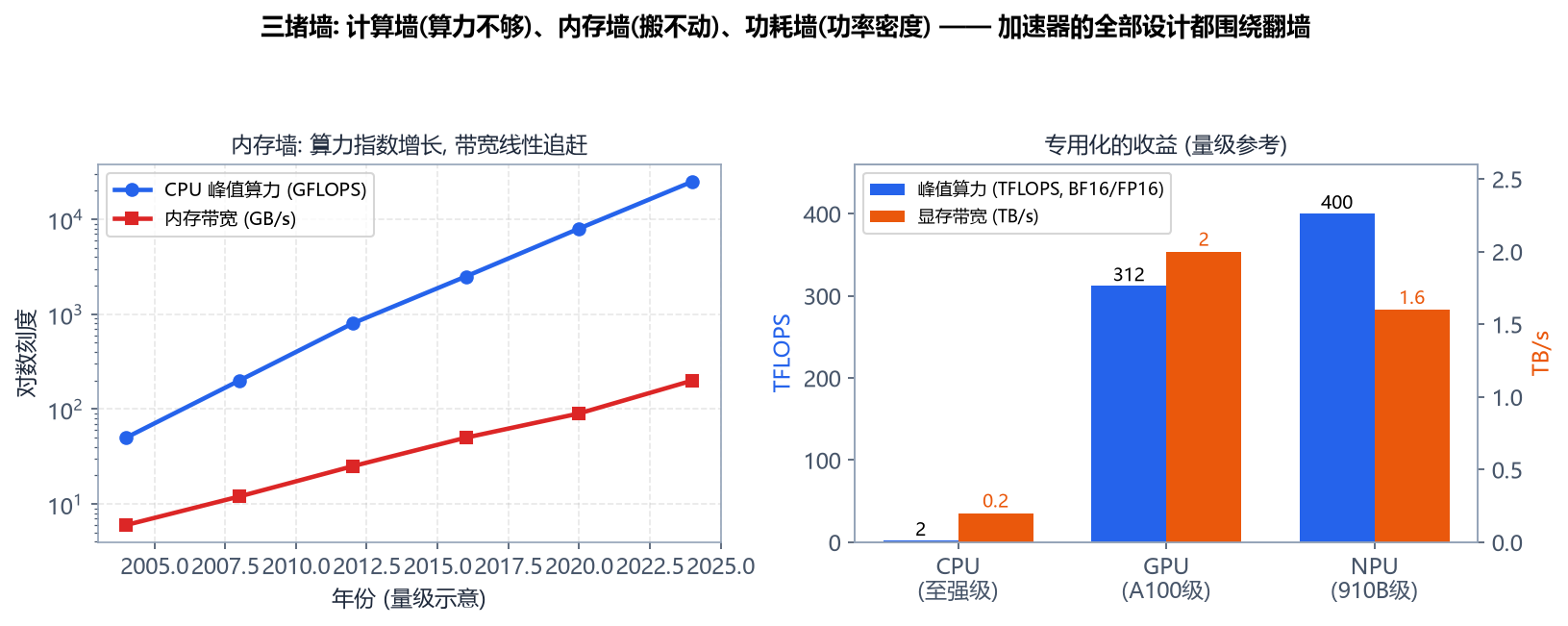

内存墙：二十年来处理器算力指数增长，内存带宽却近乎线性（图左）。回顾推理篇的结论：decode 阶段算术强度 ≈ 1 FLOP/Byte，而现代加速器"跑满算力"需要 100~300 FLOP/Byte 的强度——搬运能力的缺口决定了大芯片的大部分面积要花在缓存与互联上。

功耗墙：机房供电与散热有硬上限。同样 1 焦耳能量，专用芯片能完成的 MAC 次数可以是通用芯片的数倍到数十倍——能效比（TFLOPS/W）是数据中心和端侧共同的第一性指标。

三堵墙共同指向一个答案：把晶体管从"通用控制逻辑"挪给"乘加阵列 + 数据搬运"。GPU、NPU、ASIC 的差异只是这条路线走得有多坚决。

2. CPU 为什么不行：晶体管花在了哪

一颗现代服务器 CPU 的晶体管预算大致分配：大半在缓存（L1/L2/L3 可占 30~50%）与控制（分支预测器、乱序执行窗口、重命名寄存器），真正做运算的 ALU 只占一小部分。这套设计为的是单线程延迟——任何一段串行代码都快。

它对付矩阵乘的姿势：一条 AVX-512 指令一次算 16 个 FP32 FMA（32 FLOP），核数 × 频率 × 向量宽度拼出峰值。问题有三：

1. 算力密度低：数十核 × 每周期数百 FLOP，总量停在 TFLOPS 级；
2. 带宽配不上：DDR 通道数百 GB/s，喂饱上述算力需要的 TB/s 级；
3. 能效差：大量功耗消耗在"让指令流跑起来"而不是计算本身。

矩阵乘是高度规则、海量数据并行的负载——为串行延迟优化的 CPU 拿到它，就像用轿车拉砂石。

3. GPU：吞吐型并行的成熟答案

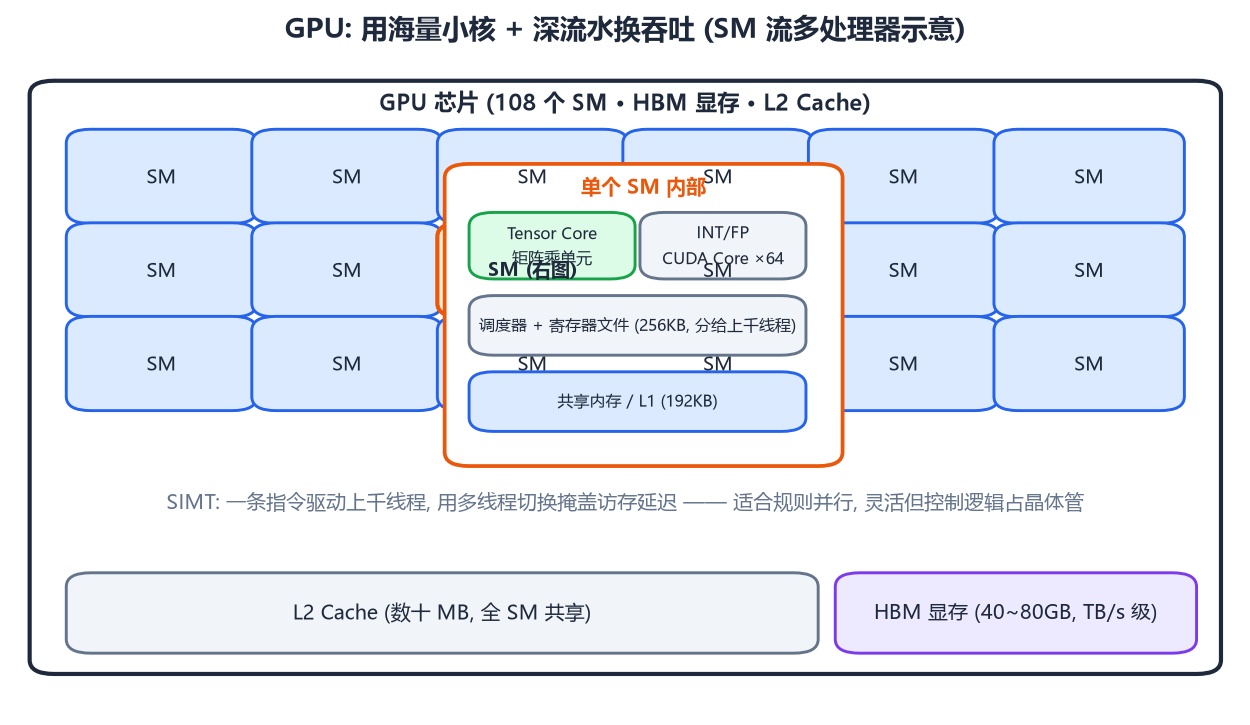

GPU 的思路是用 thousands of threads 淹盖延迟（SIMT 模型）：一颗芯片上百个 SM（流多处理器），每个 SM 承载上千线程；某批线程等显存时，调度器零开销切到另一批——不需要大缓存，靠并行度把访存延迟藏掉。

为 AI 带来质变的是 Tensor Core：一条指令完成一个小矩阵块的乘累加（如 16×8×16 的 MMA），把"乘加阵列"固化成硬件单元。A100 级别的 BF16 峰值 312 TFLOPS，其中绝大多数由 Tensor Core 贡献——CUDA Core 只是配角。配合 HBM（2TB/s 级）与数十 MB L2，Transformer 的大 GEMM（通用矩阵乘）正好是它的甜点负载。

GPU 的代价：SIMT 的灵活性（任意 kernel、任意访存模式）需要完整的硬件线程调度、寄存器堆、指令缓存——这些晶体管不直接产出 FLOPS，能效比天然低于专用架构。NPU 的机会就在这里。

4. NPU 设计哲学：以昇腾达芬奇架构为例

国产 NPU 里生态最完整的是华为昇腾。它的核心计算IP叫达芬奇架构，设计哲学一句话：假定负载就是神经网络算子，把一切资源向矩阵乘与数据搬运倾斜。

4.1 三种计算单元：各干一件事

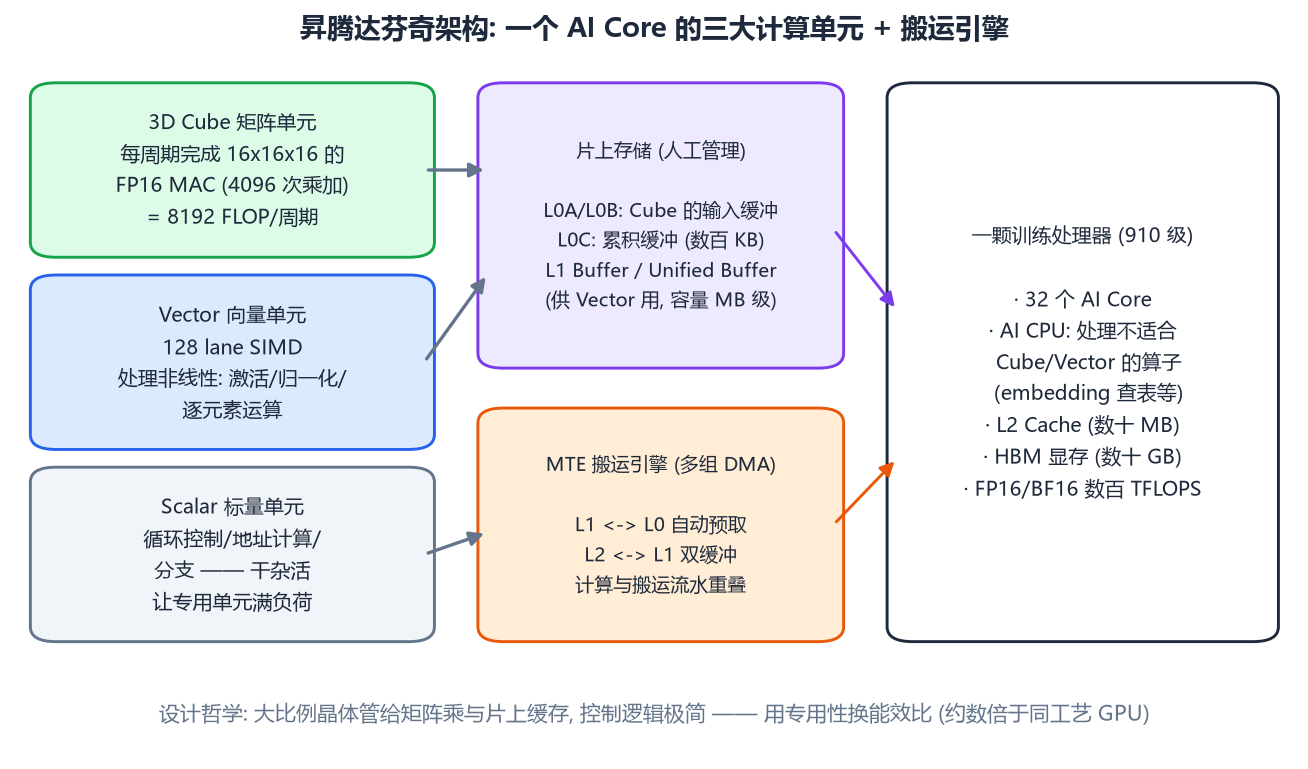

每个 AI Core 内有三类单元，一个 kernel 里三类单元同时流水：

• 3D Cube（矩阵单元）：架构的灵魂。一个周期完成一个 16×16×16 的乘累加块——输出平面上 256 个输出、每个输出 16 次 MAC，共 4096 次 MAC（8192 FLOP）/周期。这比向量单元乘同样规模的矩阵快一个数量级；
• Vector（向量单元）：128 lane 的 SIMD，处理激活函数、LayerNorm/RMSNorm、逐元素加减——矩阵乘之外的"非线性杂活"；
• Scalar（标量单元）：循环控制、地址计算、分支。专门有个单元干这个，是为了让 Cube 和 Vector 不被控制流打断——专用化的意义就是互不等待。

不适合 Cube/Vector 的算子（embedding 查表、动态形状控制）交给旁边的 AI CPU（常规 CPU 核），不占 AI Core。

4.2 Cube 一个周期在算什么

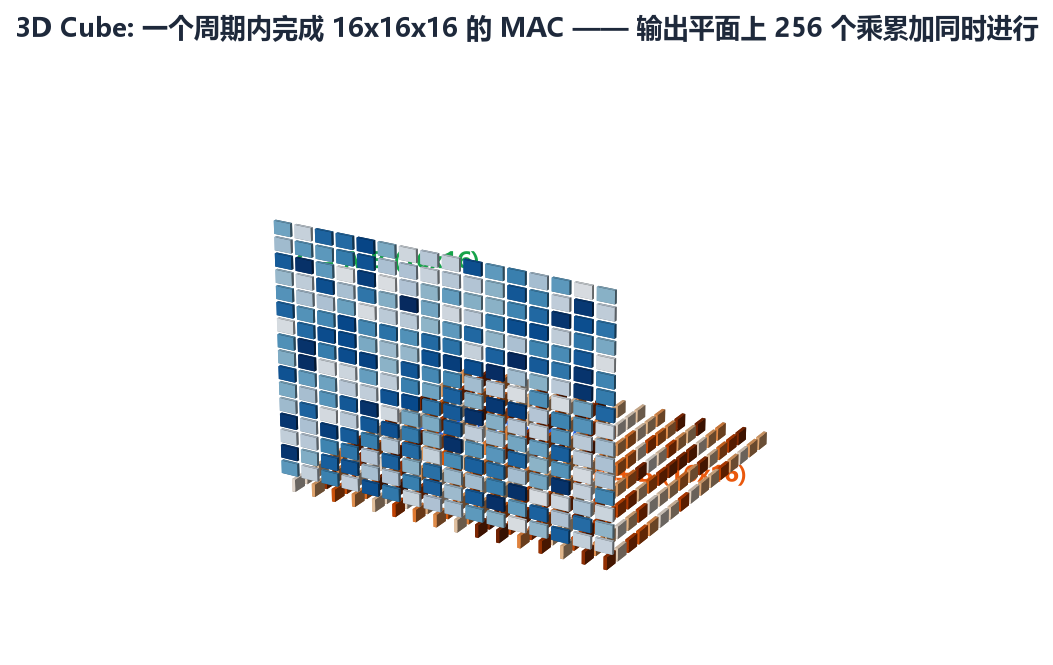

大矩阵乘 C=A·B 被切分成 16×16 的小块：Cube 每周期取 A 的一个 16×16 面、B 的一个 16×16 面，累加进 C 的 16×16 面（L0C 累积缓冲）。软件（算子编译器）的工作就是把这个分块循环、L0A/L0B 的预取、L0C 的写出编排成无缝流水。这本质上是把脉动阵列（systolic array）的思想做成了固定功能单元——数据进阵列后在内部流动复用，控制开销接近零。

4.3 存储层次：手动管理的金字塔

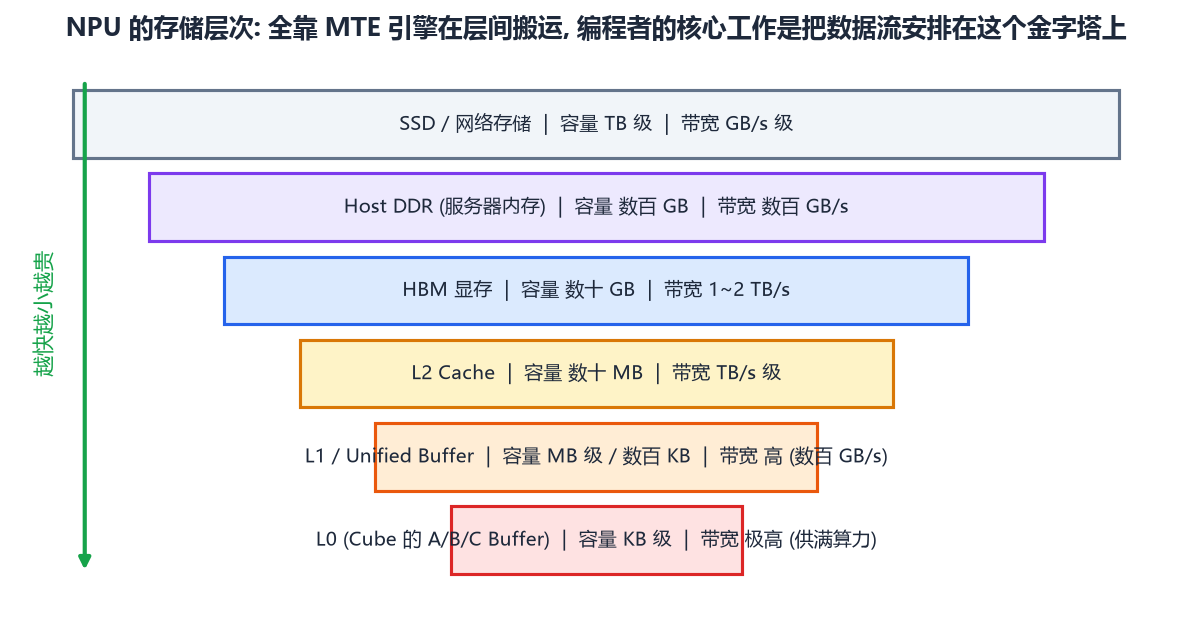

与 GPU"缓存对程序员透明"不同，达芬奇的 L0A/L0B/L0C、L1/Unified Buffer 对算子开发者可见可控，配合多组 MTE 搬运引擎（DMA）做双缓冲：Cube 在算第 N 块时，MTE 已经在搬第 N+1 块。计算与搬运完全重叠——这是能效的另一个来源：没有缓存命中率的赌局，只有确定性的数据流编排。

一颗 910 级训练处理器：32 个 AI Core + AI CPU + 数十 MB L2 + 数十 GB HBM，FP16/BF16 数百 TFLOPS 量级；更新的 910B 级别把 BF16 算力推到 400 TFLOPS 量级、HBM 扩到 64GB——对标国际旗舰 GPU 的训练规格。

4.4 与 GPU 的本质区别

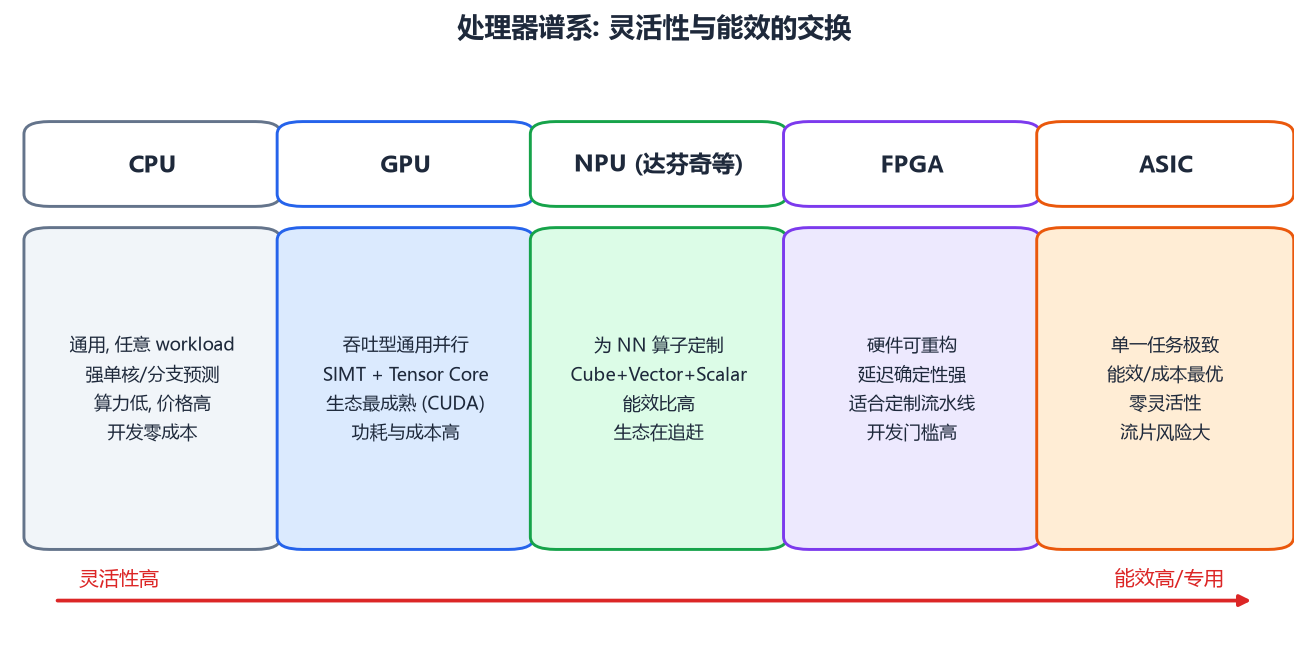

一句话：GPU 是"并行的通用机"，NPU 是"神经网络的专用机"。专用性换来能效与成本，代价是生态——下一篇讲 CANN 如何在软件上补这块短板。

5. 卡间互联：另一条胜负手

单颗芯片放不下大模型（训练篇：7B 需要 112GB 训练态），卡间带宽成为集群性能的一部分：

PCIe 4.0 x16     ≈ 32 GB/s    —— GPU 传统连接, TP 并行下严重不够
NVLink (A100)    ≈ 600 GB/s   —— 8 卡全互联, 机内
HCCS (昇腾)      ≈ 数百 GB/s  —— 机内卡间高速互联
跨机             RoCE/IB 200G  —— 参数面网络 (集群篇展开)

TP 并行每层要做两次卡间通信，PCIe 的 32GB/s 会把数百 TFLOPS 的算力饿死——机内高速互联（NVLink/HCCS）是训练卡与推理卡的本质区别之一，这也是为什么"8 卡机"是并行策略的最小完整单元。

6. 端侧 NPU：另一个极端的设计

写这篇的读者里应该不少玩过 RK3588——它就是端侧 NPU 的典型样本：

• 3 个 NPU 核、合计 6 TOPS（INT8）：注意单位是 TOPS 不是 TFLOPS——端侧靠 INT8 量化拿算力（INT8 吞吐是 FP16 的 2~4 倍），呼应量化篇的结论：端侧部署 = 量化 + 轻量化模型 + NPU；
• 工具链 RKNN-Toolkit2：ONNX → RKNN 转换 + 量化（PTQ/QAT）+ 仿真 + 板端部署，思路与云端一致但更强调"转换即部署"；
• 设计取舍：无 HBM（共享 DDR，带宽是最大约束）、Cube 规模小、追求 TOPS/W 而非绝对算力。跑 7B 级 LLM 需要到 4bit 量化 + 内存带宽的极限优化——端侧 LLM 至今仍是"带宽问题"多过"算力问题"。

端侧/嵌入式背景的工程师切入 AI Infra，路径通常是：RKNN 部署小模型 → 量化与算子适配 → 云端训练/推理集群——这条线正好把量化篇和本系列连起来。

7. 选型：什么任务用什么芯片

• 云训练/大规模推理：GPU 或训练级 NPU（910B 类），看算力、HBM 容量、卡间互联与生态支持；
• 私有化中等规模推理：推理卡（310B 类：高能效、多卡密度）或国产 GPU，重点算 token 成本；
• 端侧/嵌入式：RK3588 NPU、Jetson、专门的 LLM 端侧芯片——INT8/4bit 生态成熟度是第一考量；
• 非 NN 的高吞吐定制负载（低延迟转发、特定信号处理）：FPGA 仍有一席之地。

8. 小结

• 三堵墙（计算/内存/功耗）决定了 AI 芯片把晶体管从控制逻辑挪向乘加阵列与数据搬运；
• GPU 用 SIMT 线程淹没延迟 + Tensor Core 固化矩阵乘，生态（CUDA）是其最深护城河；
• 达芬奇 NPU 用 Cube/Vector/Scalar 三单元分工 + 显式存储层次 + MTE 双缓冲，拿专用性换能效；
• 机内互联（NVLink/HCCS）是训练卡的生死线，跨机参数面是集群篇的主题；
• 端侧 NPU 是"带宽受限下的量化艺术"，RKNN 工具链是嵌入式工程师的切入起点。

硬件给了算力，但让 32 个 AI Core 或 108 个 SM 干活的是软件栈——下一篇：以昇腾 CANN 为例拆解 NPU 编程栈，逐层对照 CUDA。
