硬件篇结尾留了个钩子：NPU 用专用性换能效，代价是生态。这篇就讲补齐生态的软件层——以昇腾 CANN（Compute Architecture for Neural Networks）为例，把 NPU 编程栈逐层拆开，并与 CUDA 生态逐条对照：从 torch_npu 适配层、图引擎 GE、TBE 算子开发，到 AscendCL 运行时五要素与 HCCL 集合通信，最后给一份 CUDA→NPU 的迁移工程清单。读完你应该能回答：在 NPU 上写一行 model.to('npu') 之后，代码究竟经历了什么。

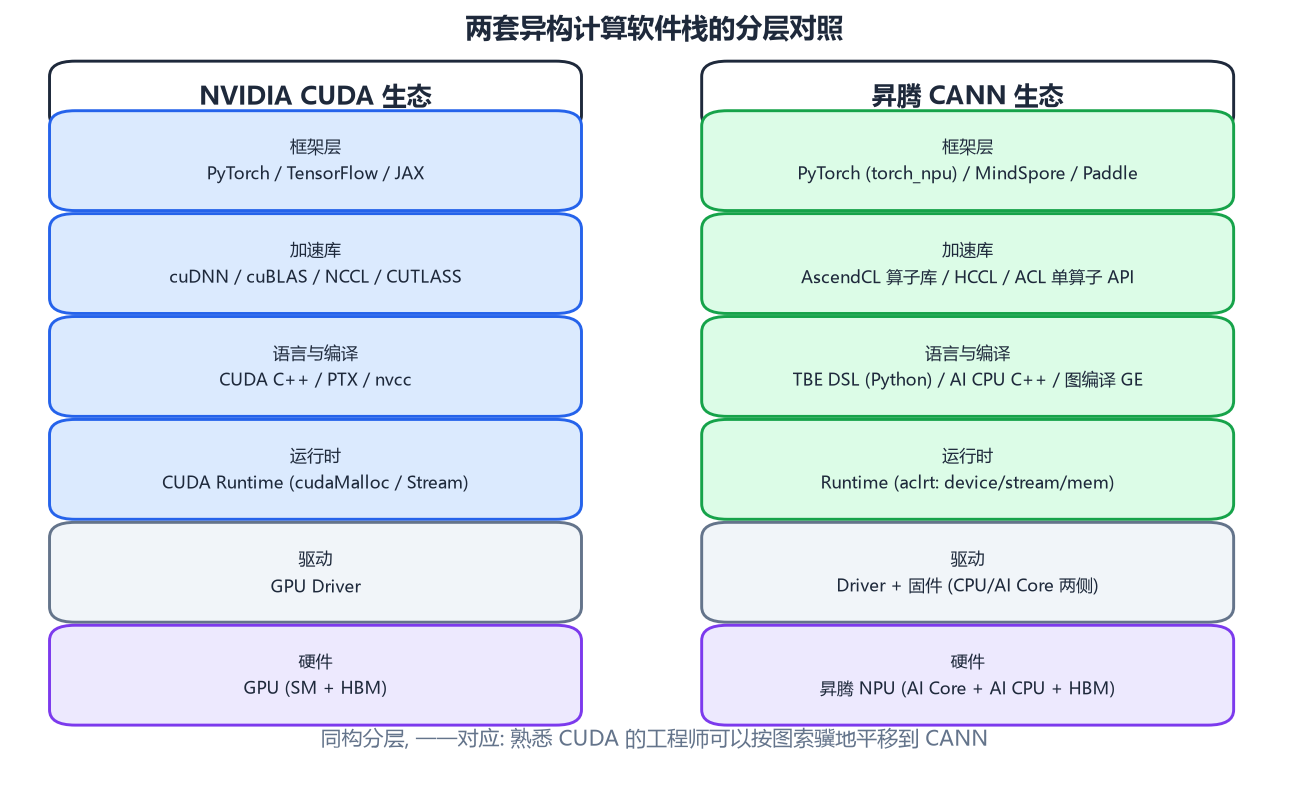

CUDA 与 CANN 软件栈对照
CUDA 与 CANN 软件栈对照

1. 异构编程栈的通用骨架

任何 CPU+XPU 的异构计算栈都长成同一个形状，自上而下：

框架层     PyTorch / MindSpore / TensorFlow     写模型的人
加速库     算子库 + 集合通信库                   调性能的人
编译层     图优化 + kernel 编译 (tiling)          做优化的人
运行时     device/stream/memory 管理             每个人都在用
驱动+硬件  真正干活的芯片

CUDA 生态的每一层（cuDNN/cuBLAS/NCCL、nvcc/PTX、CUDA Runtime）在 CANN 里都有对应物（ACL 算子库/HCCL、TBE/GE、aclrt）。分层对照着学，第二套异构栈的成本远比想象中低——这也是本篇的组织方式。

2. 一行 model.to('npu') 的完整旅程

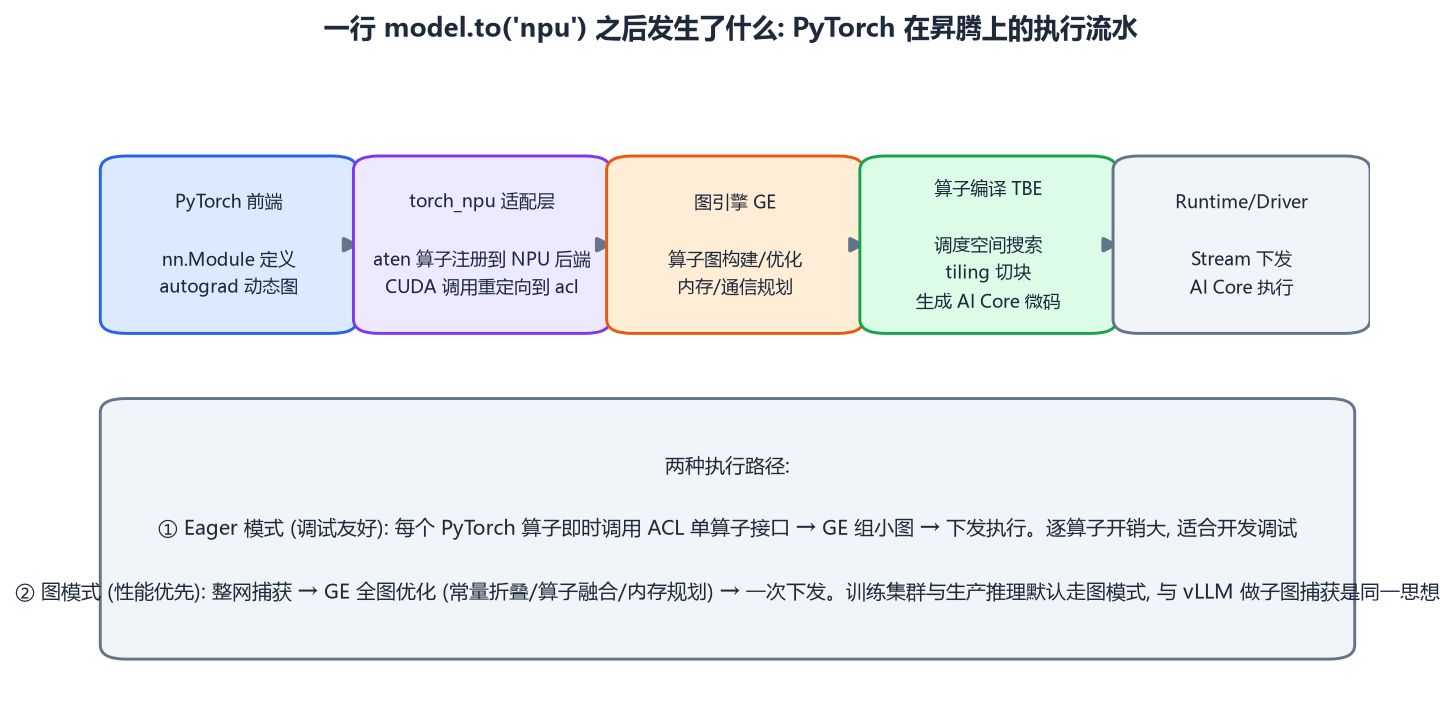

torch_npu 执行流水线
torch_npu 执行流水线

PyTorch 用户几乎不需要改模型代码，秘密在适配层：

  1. torch_npu 插件把 PyTorch 的 aten 算子注册一份"NPU 后端实现"——torch.add 的分发目标从 CUDA kernel 换成 ACL 算子调用，模型代码零感知；
  2. 图引擎 GE（Graph Engine）把算子流组织成计算图，做常量折叠、算子融合、内存与通信规划；
  3. 算子编译 TBE（Tensor Boost Engine）为每个算子生成 AI Core 上真正跑的微码——核心工作是 tiling：把逻辑上的大张量按 L0A/L0B/L0C、Unified Buffer 的物理容量切块，编排"搬运-计算-写出"的流水（硬件篇的存储金字塔在这里落地）；
  4. Runtime（aclrt）与驱动把编译产物放进 stream 队列，驱动 32 个 AI Core 执行。

两条执行路径要分清：

  • Eager 模式：每个算子即时编译即时执行，逐算子开销大——开发调试用；
  • 图模式：整网捕获、全图优化、一次下发——生产训练/推理用。这与 GPU 侧 torch.compile、vLLM 子图捕获是同一个思想：把 Python 的动态性挡在编译期之外。

3. AscendCL：运行时编程五要素

写原生 NPU 程序（类似写 CUDA C++）时面对的是 AscendCL 接口层，五个概念撑起全部骨架：

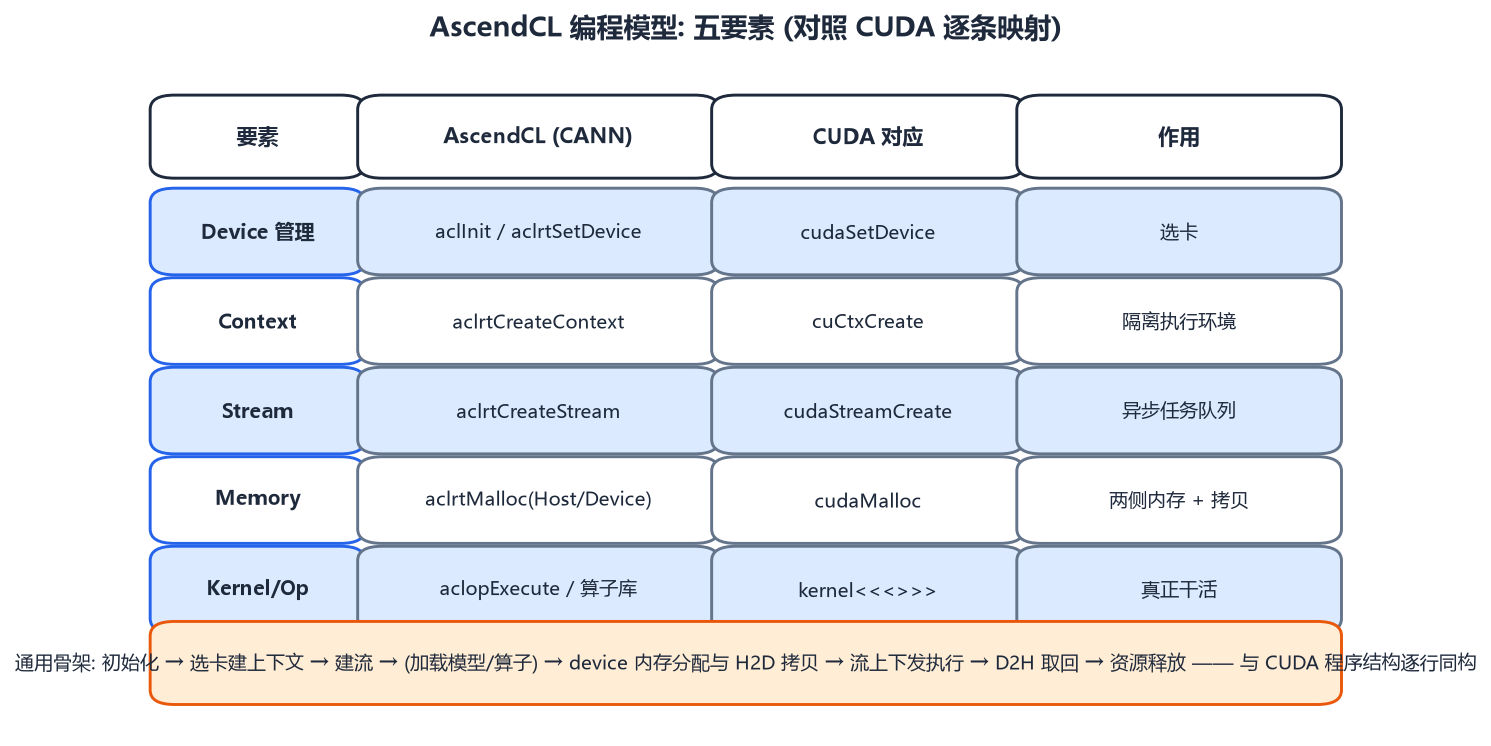

AscendCL 编程模型与 CUDA 对照
AscendCL 编程模型与 CUDA 对照
要素 AscendCL CUDA 对应 作用
Device aclrtSetDevice cudaSetDevice 选卡
Context aclrtCreateContext cuCtxCreate 隔离执行环境
Stream aclrtCreateStream cudaStreamCreate 异步任务队列
Memory aclrtMalloc(Host/Device) cudaMalloc 两侧内存与 H2D/D2H 拷贝
Op 执行 aclopExecute / 模型 API kernel<<<grid,block,stream>>> 下发计算

一个最小骨架（结构上与 CUDA 程序逐行同构）：

import acl

# 初始化 → 选卡 → 上下文 → 流
acl.init()
device_id = 0
acl.rt.set_device(device_id)
context, _ = acl.rt.create_context(device_id)
stream, _ = acl.rt.create_stream()

# device 内存 + H2D 拷贝 (对照 cudaMalloc / cudaMemcpy)
w_dev, _ = acl.rt.malloc(16 * 1024 * 1024)
w_host, _ = acl.rt.malloc_host(...)          # 或 numpy 池化内存
acl.rt.memcpy(w_dev, ..., w_host, ...,
              kind=acl.rt.MEMCPY_HOST_TO_DEVICE)

# 下发算子 (对照 kernel<<<...>>>)
acl.op.execute(op_handle, inputs, outputs, stream)
acl.rt.synchronize_stream(stream)            # 对照 cudaStreamSynchronize

# 资源释放 (顺序与创建相反)
acl.rt.destroy_stream(stream)
acl.rt.destroy_context(context)
acl.rt.reset_device(device_id)
acl.finalize()

两处与 CUDA 微妙的差异值得注意：Host 侧内存要经 aclrt 分配（走 DMA 直达通道，比普通 malloc 拷贝快）；以及 NPU 上"算子"比"kernel"更上层——单算子执行内部还带着格式推导与小图优化，这为图模式做了铺垫。

4. 算子开发：TBE 与"搬运即编程"

需要在 NPU 上写一个新算子（没有现成实现时），TBE 的开发模型最能体现达芬奇架构的特点：

# TBE DSL 形态 (示意): 用 Python 描述一个向量加算子
import tbe.dsl as tbe

def add_compute(x, y, shape, dtype):
    return tbe.vadd(x, y)              # Vector 单元的向量加

def add_schedule(out, shape):          # 调度: 决定 tiling 与流水
    ...                                # 按 UB/L1 容量切块, 编排 MTE 双缓冲
  • compute（算什么）：vadd/vmul 这类原语映射到 Vector 单元，矩阵乘走 Cube 的 matmul 原语；
  • schedule（怎么搬怎么切）：这部分才是 NPU 算子开发的主体——把数据流按硬件篇的 L0/L1/UB 金字塔编排，让 Cube 计算时 MTE 在预取下一块。调优一个 GEMM 算子，九成时间花在 tiling 与流水排布上；
  • 纯 Python 描述 + 编译期生成微码，迭代速度比写 PTX 友好；调度空间大时配合 auto-tune 搜索。

这套"显式数据流编程"是 NPU 与 GPU 生态最大的心智差异：CUDA 程序员优化的是线程块与共享内存的映射，TBE 程序员优化的是搬运与计算的流水重叠——对象不同，目标一致：喂饱专用计算单元。

5. 图编译与算子融合

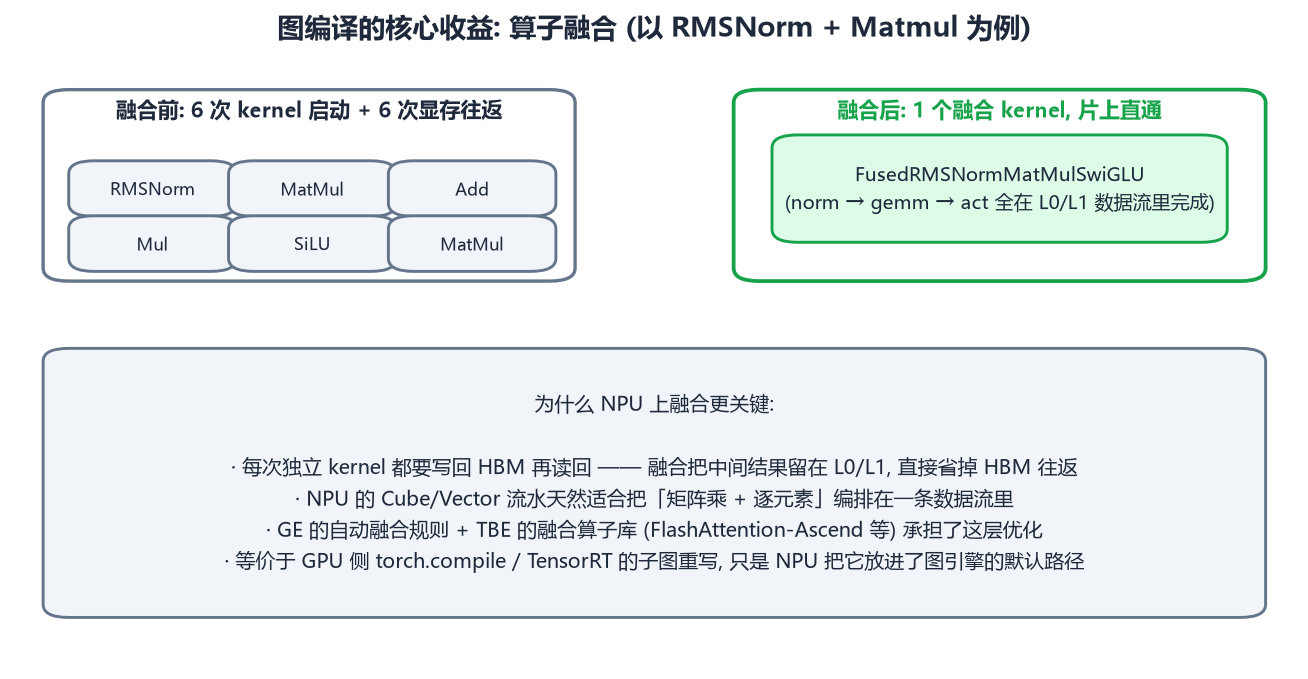

算子融合的收益
算子融合的收益

GE 图引擎的核心价值是算子融合：RMSNorm→MatMul→SiLU→Mul 这些小算子如果各自独立执行，每个都要写回 HBM 再读回；融合成一个 kernel 后中间结果留在 L0/L1 片上直通——对 decode 这种带宽受限负载（推理篇），融合直接决定吞吐。NPU 上这层优化比 GPU 更关键：达芬奇的显式存储层次天生适合把"矩阵乘+逐元素"编排在一条数据流里，FlashAttention 的 Ascend 版本就是把 softmax 的在线更新整个塞进 Cube/Vector 流水。

对框架用户的直接建议：生产路径尽量走图模式并预热——动态 shape 每出现一个新形状都可能触发一次图编译，用 shape 分桶 + warmup 把编译成本挡在服务前。

6. HCCL：集合通信的 NPU 侧实现

多卡程序里 NCCL 的对应物是 HCCL（Huawei Collective Communication Library）：all-reduce/all-gather/reduce-scatter/broadcast 的 API 形态与 NCCL 基本对齐，底层走 HCCS（机内）与 RoCE 参数面（跨机）。迁移多卡训练时的实践要点：

  • 通信组创建（init_process_group 走 hccl backend）与 NCCL 用法一致，PyTorch 代码通常只改 backend 与 device；
  • 回归测试重点：超大消息的 all-reduce 分档、梯度桶大小与通信-计算重叠是否生效（NPU 上的 bucket 合并策略可能与 NCCL 调参不同）；
  • 集群篇会展开算法层（ring 等），那一层与硬件无关，两套栈共用同一套数学。

7. CUDA → NPU 迁移清单

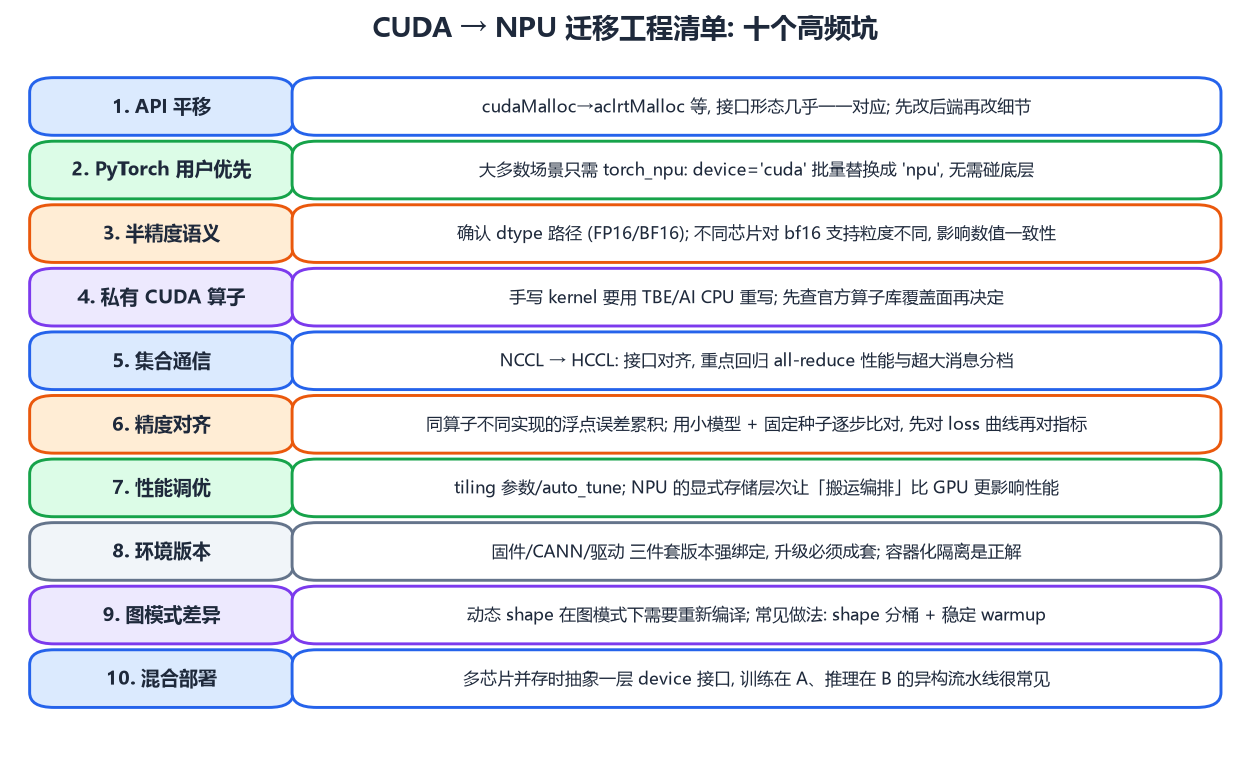

迁移工程十个高频坑
迁移工程十个高频坑

把清单里的高频项展开成判断题：

  • 你只是用 PyTorch 训练/推理？→ pip install torch_npu，device 字符串 'cuda'→'npu'，大概率当天跑通；精度对齐做一轮（小模型、固定种子、比 loss 曲线再比指标）；
  • 你有自定义 CUDA kernel？→ 成本大头。先查官方算子库与 TBE 融合算子覆盖面，覆盖不到的用 TBE/AI CPU 重写——这一步的工作量按算子数量线性计；
  • 你在做性能敏感的服务？→ 图模式 + auto-tune + tiling 调优，重点盯"搬运编排"；profile 工具看 AI Core 利用率与 MTE 空闲期，而不是只看 FLOPS；
  • 运维环境？→ 固件/驱动/CANN 版本强绑定，升级必须成套验证；用容器（镜像内置匹配版本）隔离，这是多团队协作的救命绳。

8. 生态视角：如何客观看待两套栈

CUDA 的护城河不在某一项技术，而在十五年积累的算子覆盖、文档、Stack Overflow 答案与人才市场。CANN 的追赶策略清晰：兼容 PyTorch 主路径（torch_npu）、对齐 NCCL 形态（HCCL）、图模式吃性能、算子库补高频缺口。现实结论：

  • 标准 workload（主流 LLM 训练/推理）上，NPU 路径已可用，瓶颈在长尾算子与调优经验；
  • 越非标的负载，迁移成本越接近"重写"；
  • 对工程师个人：第二套异构栈的边际学习成本很低（骨架同构），而"懂两套栈"在当前环境里是稀缺能力。

9. 小结

  • 异构栈分层同构：框架→加速库→编译→运行时→驱动，CANN 与 CUDA 可逐层对照学习；
  • model.to('npu') 背后：torch_npu 算子注册 → GE 图优化 → TBE tiling 编译 → aclrt 下发，eager 调试、图模式上生产；
  • AscendCL 五要素（device/context/stream/memory/op）与 CUDA 逐条映射，注意 Host 侧 DMA 内存与"算子比 kernel 更上层"两个差异；
  • NPU 算子开发的主体是 schedule：把数据流编排进 L0/L1 存储层次，让计算与搬运流水重叠；
  • 算子融合是图引擎的核心收益，也是 NPU 存储层次的天然优势；迁移成本集中在自定义 kernel 与精度/性能双对齐。

单机讲完了，几百张卡怎么连成一台"计算机"——下一篇：训练集群的互联网络与集合通信。
