这是「嵌入式 Linux 内核与驱动」系列的合并长文，五部分按"代码何时运行 → 如何被发现 → 事件如何进来 → 数据如何存放 → 并发如何自洽"组织：启动流程 → 设备模型与设备树 → 中断子系统 → 内存管理 → 并发与同步。每部分配图齐全，中断与内存两篇各含一个交互组件（机制选择器、页表翻译步进器），建议边读边动手。适合有字符设备驱动基础、想向内核机制深入的读者。

第一部分 · 内核启动与驱动加载全流程

这是「嵌入式 Linux 内核与驱动」系列的第一篇。写驱动的第一课往往从 module_init 和 probe 开始，但很多人写了几年驱动，仍说不清从按下电源到你的 probe() 被调用之间到底发生了什么。这条链路恰恰是嵌入式工程师排障能力分水岭：镜像为什么没起来、设备为什么没 probe、时钟为什么没就绪——答案全在启动流程里。这篇从 Reset 向量一路追到 do_initcalls()，把每一环的机制与调试入口讲透。

1. BootROM 与 SPL：信任链的第一环

上电瞬间 CPU 从硬件固定的 Reset 向量取指（ARM64 是 0x0000_0000 片内映射），执行的是芯片出厂固化的 BootROM。它的行为模式对驱动工程师很重要，因为你烧录的镜像必须顺着它的规则摆放：

• 按烧写的启动介质顺序（eMMC/SPI Nor/SD/USB）逐个尝试，读出固定偏移处的头部（RK 系列在 0x40 扇区附近是 idbloader，i.MX 是 IVT 表，Allwinner 是 eGON）；
• 校验头部里的加载地址与长度，把下一级镜像搬进片内 SRAM（注意：此时 DDR 还没初始化，能用的只有几十~几百 KB SRAM）；
• 镜像太大塞不下？所以引入 SPL（Second Program Loader）：BootROM 只加载一个小巧的 SPL，SPL 负责初始化 DDR，再加载真正的主引导。RK3566 上 idbloader.img = SPL + TPL，U-Boot 的 make rk3566_defconfig 产物链就是为这套流程准备的。

调试入口：这一段出问题的现象是"串口一字不出"。手段：BootROM 大多有错误闪烁码或 maskrom 模式（RK 的 Loader / MaskRom 按键），短路 BOOT 引脚可强制进 USB 下载模式——救砖靠的就是 BootROM 里这段固化逻辑。

2. U-Boot：最后一次"裸机"决策

U-Boot 是我们可控的第一级"操作系统级"软件，它做了三件与驱动直接相关的事：

1. 初始化外设：串口（你的 console 就来自它）、eMMC/SD、网络（TFTP 救命用）、显示 logo；
2. 组装启动参数：bootcmd 里 load 内核与设备树，bootargs 里写 console=ttyFIQ0 root=/dev/mmcblk1p6 ...；
3. 交接给内核：booti <kernel_addr> <dtb_addr> <initrd_addr> <cmdline>。

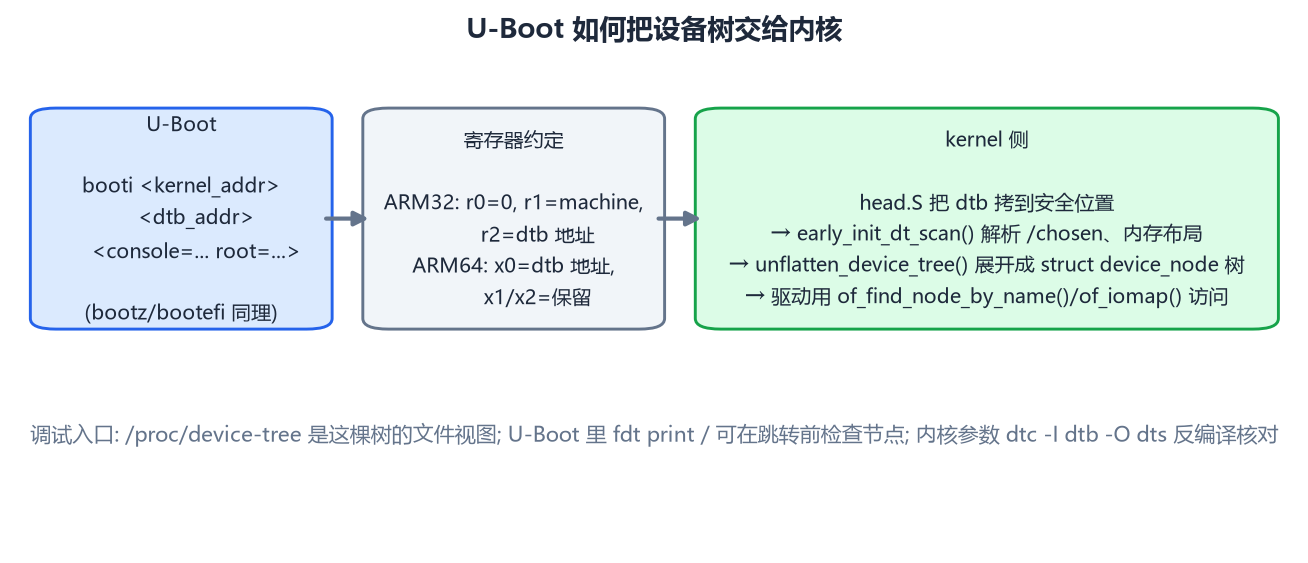

为什么 dtb 地址必须显式传：内核不会自己"找"设备树，U-Boot 按架构 ABI 把地址放进寄存器（ARM64 的 x0）再跳转。这也解释了一个常见坑：换了设备树文件但内核没变化、设备行为却没变——往往 dtb 没重新打包进 boot 分区（RK 的 resource.img / Android bootimg 的 second 区），跑的还是旧的。

调试入口：fdt print /i2c1（跳转前核对节点）、bdinfo（内存布局）、booti 前打印地址。U-Boot 阶段卡死的常见原因：bootargs 的 console 设备名错、root 分区号错（rootwait 救急）。

3. 内核自举：head.S 到 start_kernel

内核入口（Image 头部）的第一段汇编做的是"从裸机到 C 语言世界"的基建：

1. 自解压 (压缩镜像: decompress_kernel)
2. 建立 identity 映射 + 内核虚拟地址映射的初始页表 (idmap_pg_dir / init_pg_dir)
3. 开启 MMU, 跳到虚拟地址执行 (__mmap_switched)
4. 清 bss、保存 dtb 指针、设置栈, 跳转 start_kernel (C)

这一段最值得记的知识点：内核从此跑在虚拟地址上，而你驱动的所有寄存器访问（ioremap）与内存分配（kmalloc）都建立在这套页表之上——系列的内存篇会回到这里。

start_kernel() 是"内核的 main()"，它完成体系结构初始化（setup_arch 解析设备树与内存布局）、中断/调度/内存子系统初始化，最后走到与驱动最相关的两步：machine_init/arch_initcall 阶段的总线注册，和 do_initcalls()。

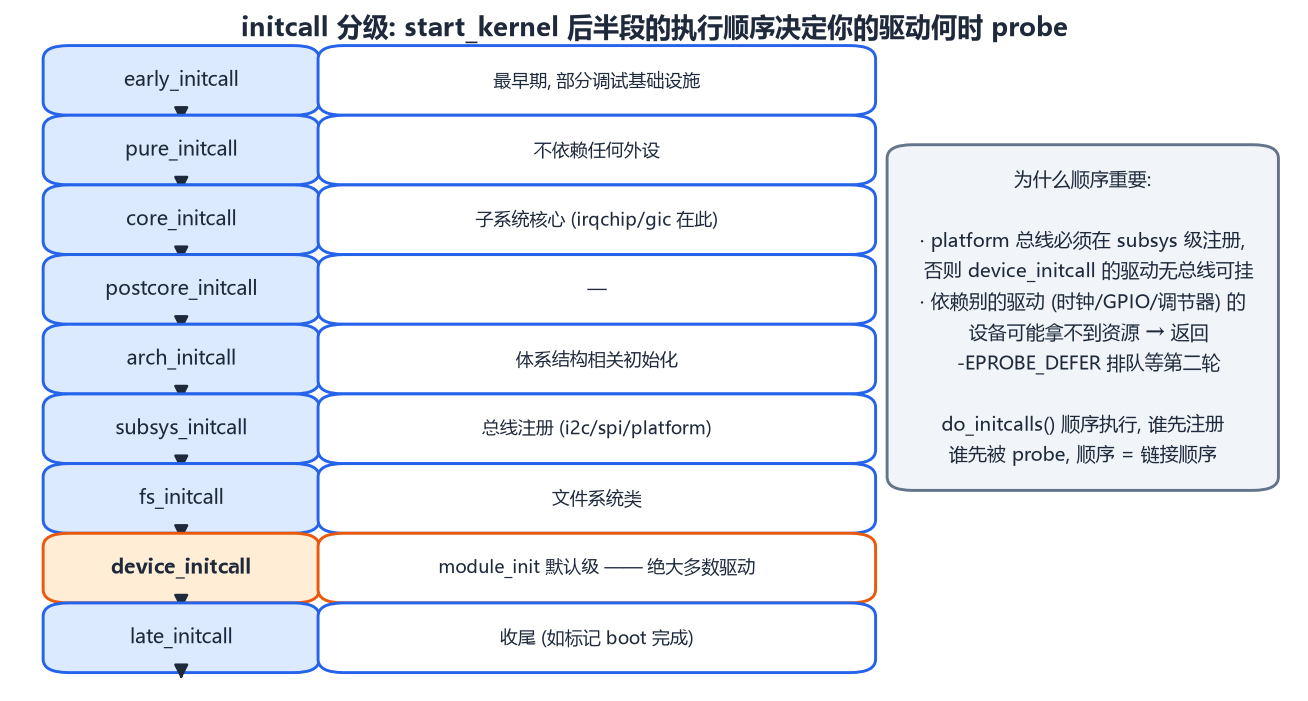

4. initcall 分级：你的驱动排第几

内核用链接器段（__initcall_start ~ __initcall_end）把所有初始化函数按重要级排好，do_initcalls() 顺序执行：

顺序为什么是驱动工程师的事：你的摄像头驱动（device_initcall）probe 时要拿 I2C 适配器、时钟、调节器——它们都必须已注册。总线注册在 subsys_initcall，所以你的驱动一定晚于它，这是内核替你保证的"静态顺序"。

调试入口：initcall_debug 内核参数——initcall_debug=1 会在串口打印每个 initcall 的名字与耗时（"initcall xxx+0x0 returned 0 after 15 usecs"），慢驱动/卡死的驱动一眼可见；配合 ftrace=function_graph 能抓到完整调用图。

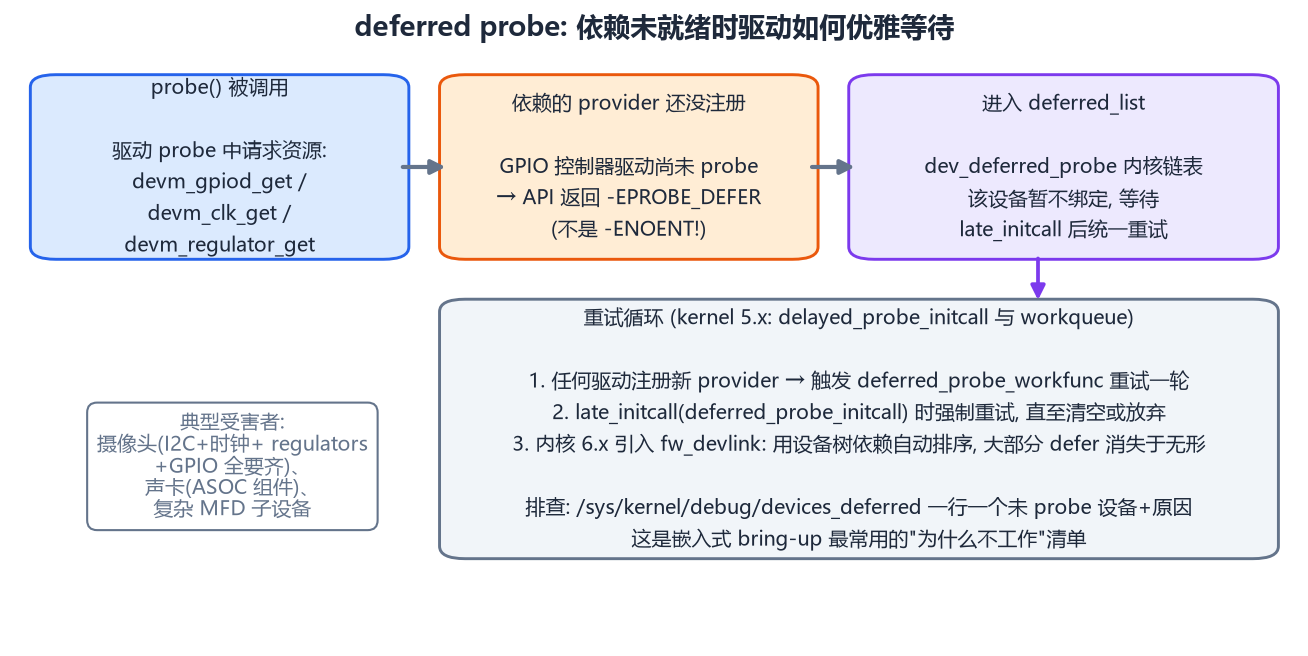

5. 设备驱动的匹配与 deferred probe

device_initcall 阶段，platform 总线对每个 (device, driver) 组合调用 bus->match()——设备树的 compatible 与驱动的 of_match_table 比对（细节在第二篇）。匹配成功就 probe。但probe 不是保证成功的：依赖未就绪时返回 -EPROBE_DEFER：

这个机制值得逐字理解，因为嵌入式 bring-up 一半的时间耗在这里：

static int ov5695_probe(struct i2c_client *client)
{
    struct clk *xvclk = devm_clk_get(&client->dev, "xvclk");
    if (IS_ERR(xvclk)) {
        if (PTR_ERR(xvclk) == -EPROBE_DEFER)   /* 时钟 provider 还没就绪 */
            return -EPROBE_DEFER;               /* 让内核晚点再试我 */
        ...
    }
}

• 只有"依赖存在但未就绪"才返回 -EPROBE_DEFER；写错成 -ENODEV 内核就永远不再重试——这是新手驱动"时灵时不灵"的头号原因（取决于链接顺序/注册顺序的偶然性）；
• 排查命令：cat /sys/kernel/debug/devices_deferred，一行一个"哪个设备在等什么"；
• 内核 6.x 的 fw_devlink 会根据设备树的 phandle 依赖自动排出 probe 顺序（supplier→consumer），大部分 defer 直接消失——但理解机制仍必要，因为旧内核与动态注册（USB/热插拔）场景仍靠它。

6. PID 1 与用户态：驱动的"下半场"

start_kernel 末尾 kernel_init 解压执行 /sbin/init（systemd 或 BusyBox init），挂载 rootfs、按 target 启动服务。对驱动工程师，用户态带来的增量问题有三个：

1. 模块加载时序：insmod 的模块晚于全部内建驱动，等价于"最晚的 initcall"；模块依赖用 modprobe 解析；
2. udev/mdev 生成 /dev 节点：driver core 发 uevent，用户态按规则创建设备文件——/dev 里没有你的节点，先查 uevent 与规则，而不是怪驱动；
3. 启动耗时优化：systemd-analyze blame / critical-chain 定位用户态慢服务；initcall_debug + initcall_blacklist= 定位内核态慢驱动。

7. 把启动链装进调试工具箱

一张排障速查表收尾：

8. 小结

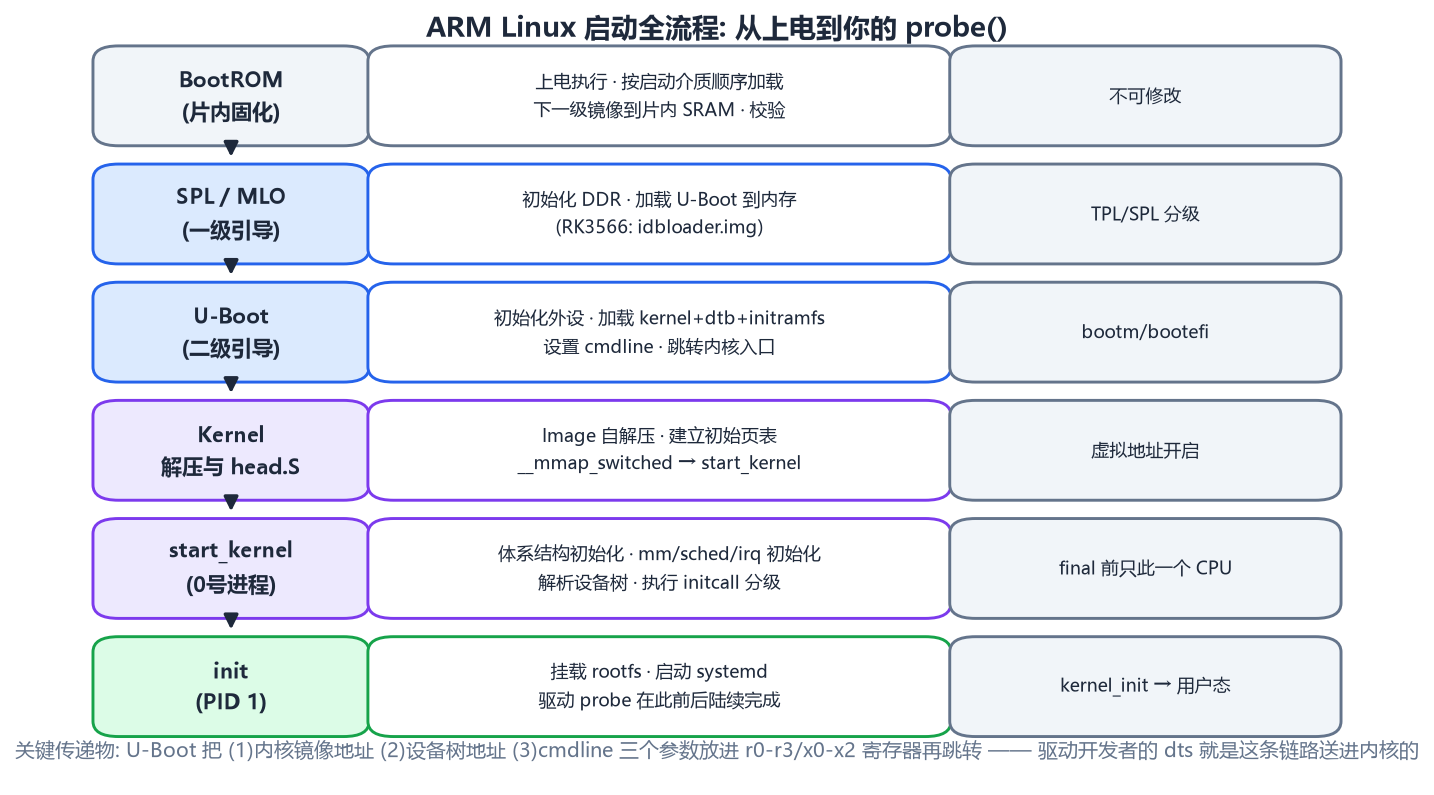

• 启动 = BootROM（固定逻辑）→ SPL（初始化 DDR）→ U-Boot（组装参数与 dtb）→ head.S（建页表开 MMU）→ start_kernel（子系统）→ do_initcalls（按级跑驱动）→ init（用户态）；
• dtb 由 U-Boot 按 ABI 传入内核，是驱动看到硬件世界的唯一来源；
• initcall 分级保证"总线先于设备"的静态顺序；跨级依赖交给 -EPROBE_DEFER 与 fw_devlink；
• initcall_debug、devices_deferred、earlycon 是这条链上的三把钥匙。

下一篇深入驱动模型的核心：内核用什么数据结构装下"设备与驱动"，设备树如何成为它们的户口本。

第二部分 · 设备模型与设备树

系列第二篇。第一篇讲到"匹配成功就 probe"，这一篇拆开那个"匹配"——内核的设备模型（device model）是整个驱动框架的地基：probe/remove、热插拔、电源管理、sysfs、引用计数全部长在它上面。同时把设备树（Device Tree）从语法讲到 of API，看清硬件描述如何变成 struct device。理解这一篇，读任何子系统的驱动框架（I2C/SPI/PCI/USB）都会快一个数量级——因为它们的骨架完全同构。

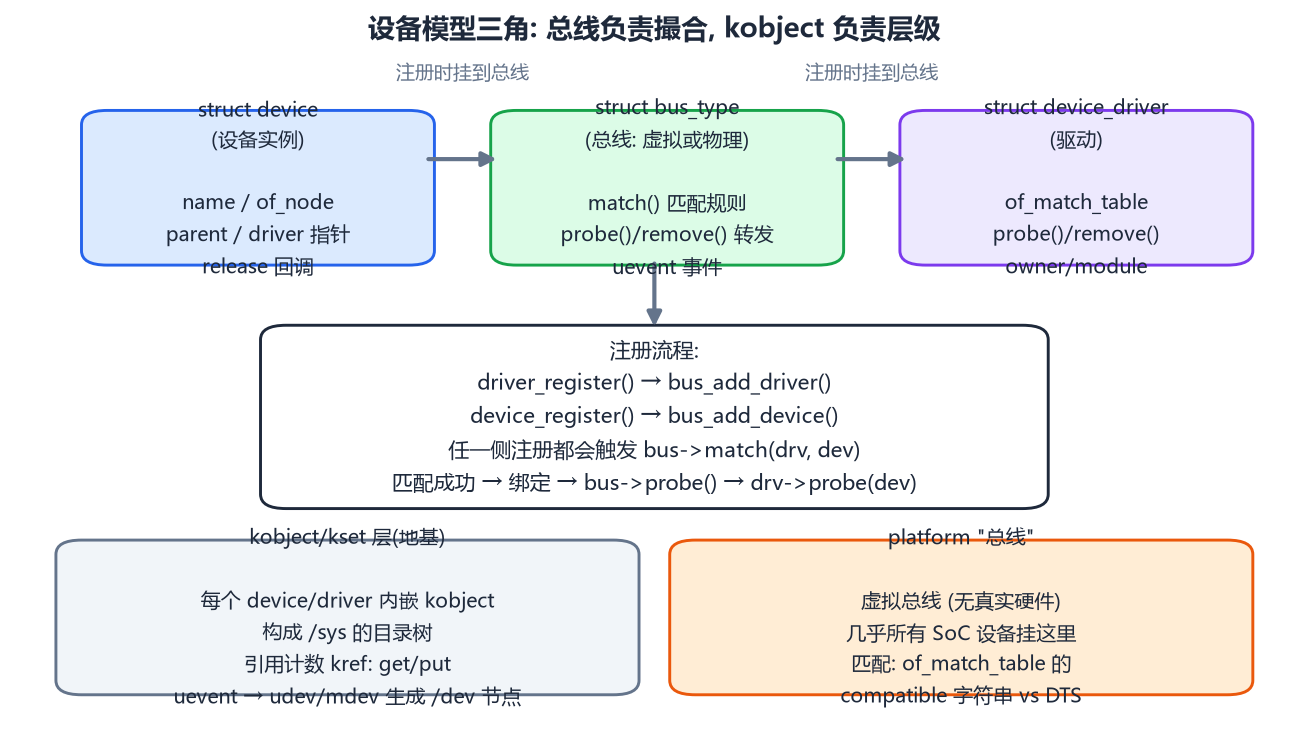

1. 三角关系：bus、device、driver

内核用三个结构体描述驱动世界的全部角色：

• struct bus_type：撮合者。物理总线（I2C/SPI/PCI/USB）与虚拟总线（platform）都是它，持有 match()/probe()/uevent 回调；
• struct device：一个设备实例。内嵌 of_node（设备树节点）、parent（层级）、driver（绑定者）；
• struct device_driver：一份驱动。持有 of_match_table、probe()/remove()、owner。

注册的任何一侧都会触发总线的撮合循环：driver_register() 或 device_register() → bus->match(dev, drv) → 匹配则绑定 → bus->probe()（转发给 drv->probe(dev)）。这个三角是所有总线型子系统的同构骨架：I2C 的 i2c_driver、SPI 的 spi_driver、USB 的 usb_driver 全是"device_driver + 总线特化字段"的包装，probe 流程一模一样。

1.1 platform 总线：SoC 世界的收容所

片上设备（UART 控制器、GPIO、watchdog）不插在任何可枚举总线上——芯片设计里它们直接挂在总线矩阵上。内核为它们造了虚拟的 platform 总线：设备来自设备树（或老的 platform_device 注册），驱动用 platform_driver 注册，匹配规则就是 compatible 字符串。写 SoC 驱动 90% 时间在和 platform 打交道。

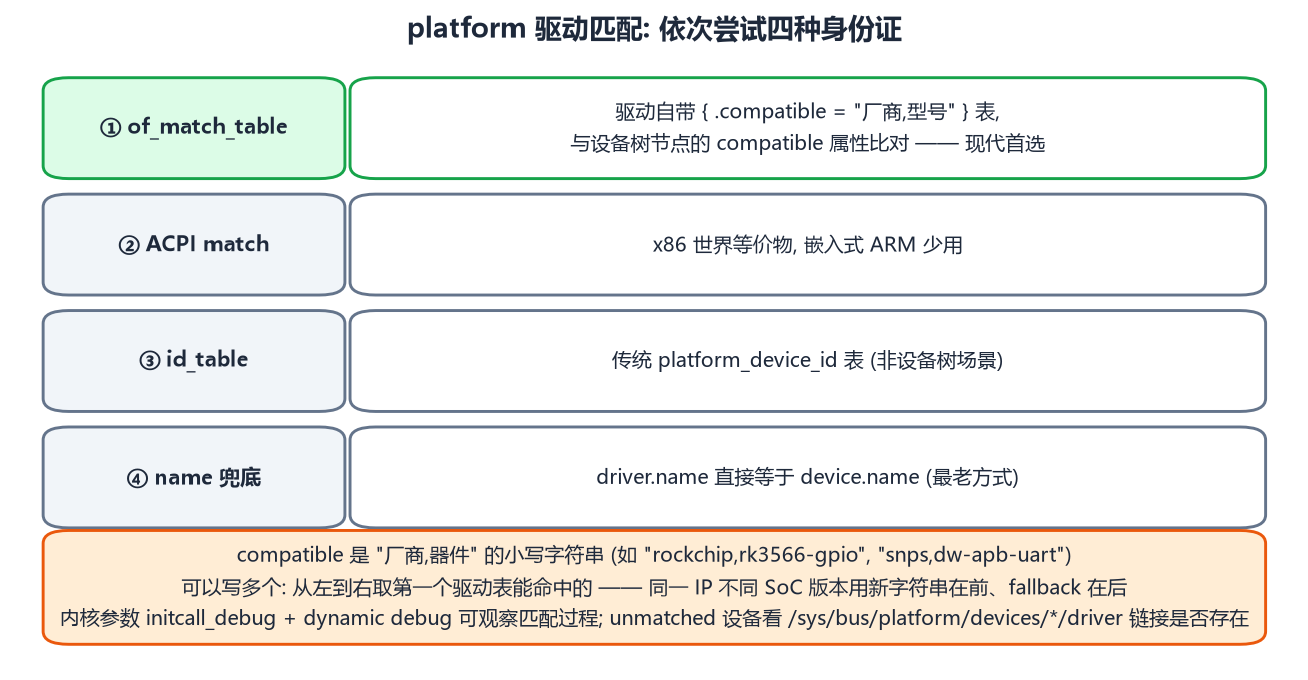

2. 匹配的优先级链

platform 总线的 match() 依次尝试：

static int platform_match(struct device *dev, struct device_driver *drv)
{
    /* ① 驱动的 of_match_table vs 设备树 compatible —— 现代 99% */
    if (of_driver_match_device(dev, drv))  return 1;
    /* ② ACPI（x86 世界） */
    if (acpi_driver_match_device(dev, drv)) return 1;
    /* ③ 传统 id_table */
    if (platform_match_id(pdrv->id_table, pdev) != NULL) return 1;
    /* ④ 名字兜底 */
    return (strcmp(pdev->name, drv->name) == 0);
}

compatible 的书写纪律值得单独强调："厂商,具体型号" 全小写，且设备树里可写多个、从左到右匹配第一个命中的驱动表项——同一 IP 的不同 SoC 版本把新字符串放前面、通用 fallback（如 "snps,dw-apb-uart"）放后面，是芯片厂 BSP 的标准手法。

3. 设备树：硬件的户口本

设备树是描述硬件拓扑的数据结构（DTB 格式），只描述"有什么硬件、接在哪、参数多少"，不含任何驱动逻辑。同一份内核镜像配不同 dtb 就能跑不同板子——这就是引入它替代 arch/arm/mach-xxx/board-*.c 硬编码的原因。

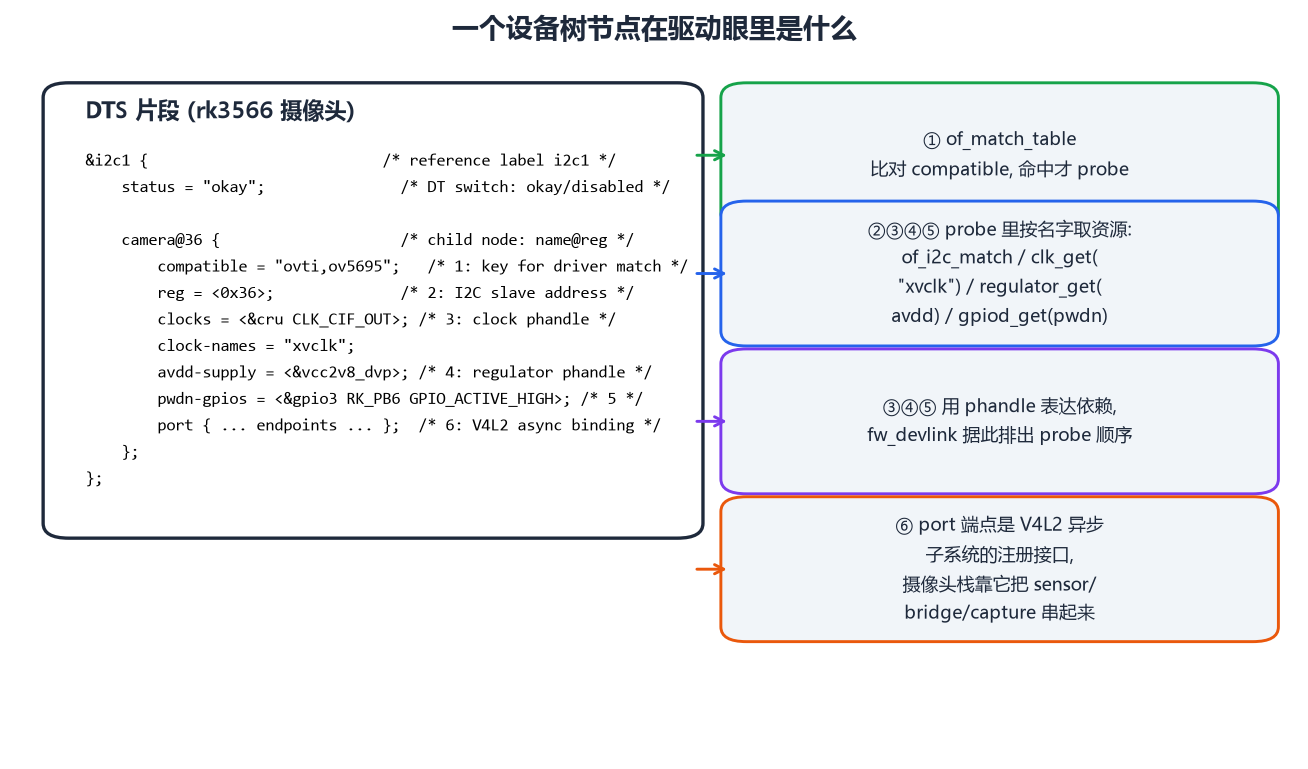

一个 RK3566 摄像头节点几乎是"驱动资源清单"的镜像，probe 里每行代码都能对回一个属性：

static int ov5695_probe(struct i2c_client *client)
{
    struct device *dev = &client->dev;
    struct clk *xvclk = devm_clk_get(dev, "xvclk");        /* ← clock-names */
    struct regulator *avdd = devm_regulator_get(dev, "avdd"); /* ← avdd-supply */
    struct gpio_desc *pwdn = devm_gpiod_get(dev, "pwdn", GPIOD_OUT_LOW); /* ← pwdn-gpios */
    u32 val;
    of_property_read_u32(dev->of_node, "rockchip,camera-module-index", &val); /* ← 自定义属性 */
    ...
}

三条工程纪律：

1. phandle 是设备树里的"指针"：clocks = <&cru CLK_CIF_OUT> 引用另一个节点，内核展开后 fw_devlink 据此建依赖（cru 必须先 probe）——第一篇的 deferred probe 就消化在这里；
2. status = "okay"/"disabled" 是免费开关：同一 SoC 的参考 dtb 把不用的外设全部 disabled，量产裁剪首选手段；
3. 调三板斧：U-Boot fdt print、运行时 /proc/device-tree（属性即文件）、宿主机 dtc -I dtb -O dts rk3566.dtb 反编译核对。设备树与驱动版本错配（改了 dts 没重编 dtb，或 dtb 没进 boot 包）是"看起来都对就是不工作"的经典。

3.1 pinctrl：引脚复用的归属

一个 GPIO 引脚同时可能是 UART_TX、I2C_SCL、GPIO——SoC 用 pinmux 寄存器选择。pinctrl 子系统把"某设备用哪组引脚、哪种功能"也写进设备树：

&uart2 {
    pinctrl-names = "default";
    pinctrl-0 = <&uart2m0_xfer>;   /* 复用组: 引脚 + 功能 + 上下拉配置 */
    status = "okay";
};

probe 时 pinctrl 核心自动应用该组配置。常见坑：两个节点（手写 GPIO 蹩脚 + 复用组）抢同一引脚，后 probe 的改写前者的配置——症状是"UART 偶尔变高阻"。cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins 可看每个引脚当前的属主。

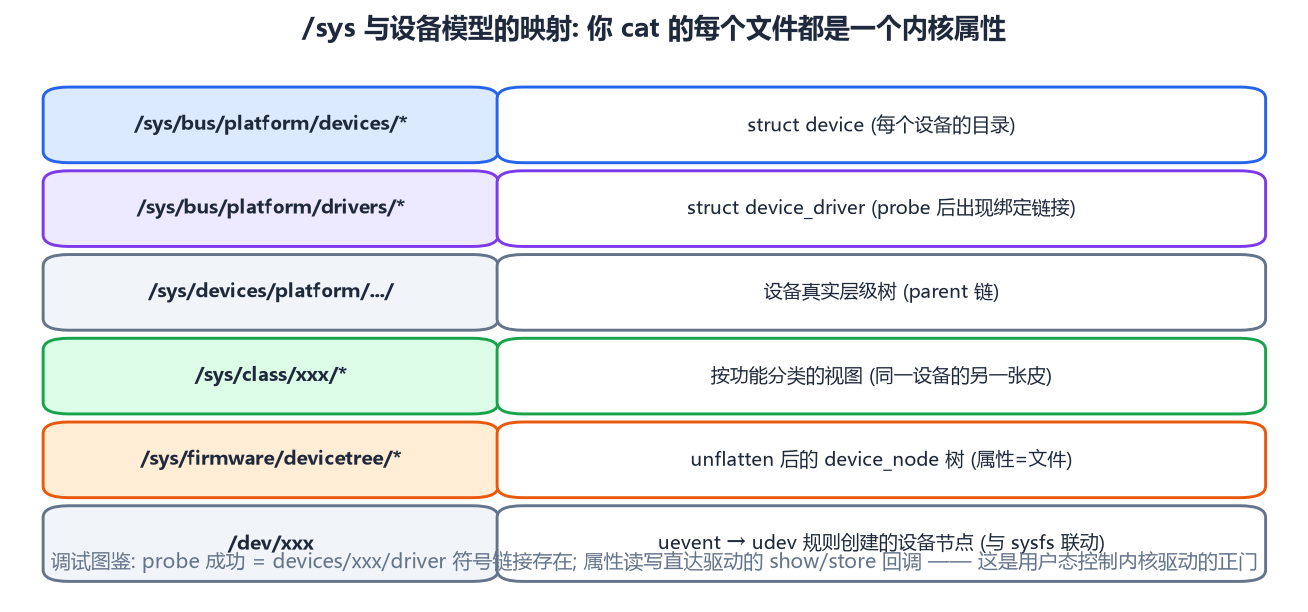

4. kobject 与 sysfs：模型在用户态的投影

每个 device/driver 内嵌 struct kobject，所有 kobject 组成层级树，直接映射为 /sys 的目录结构；驱动可声明 attribute，变成 sysfs 里的文件——cat/echo 直达驱动的 show()/store() 回调。这是用户态控制内核驱动的正门（亮度、使能、调试开关都走它），比 ioctl 透明、可脚本化。

同一条 uevent 机制也是 /dev 节点的来源：设备注册 → 内核发 KOBJ_ADD uevent → udev/mdev 按规则创建设备文件。udevadm info -a /dev/video0 能看到从设备到总线的完整属性链——排查"设备文件没生成"的第一现场。

5. 生命周期：引用计数与 devm 家族

设备模型的另一半是生命周期管理。kobject 自带引用计数（get_device/put_device），最后一个 put 触发 release()。但驱动开发者更应该用devres（设备资源管理）——devm_ 前缀的分配函数把资源绑定到设备：

static int foo_probe(struct platform_device *pdev)
{
    struct clk *clk = devm_clk_get(&pdev->dev, NULL);       /* 自动释放 */
    void __iomem *base = devm_platform_ioremap_resource(pdev, 0); /* 自动 iounmap */
    int irq = platform_get_irq(pdev, 0);
    int ret = devm_request_irq(&pdev->dev, irq, foo_isr, 0, "foo", priv); /* 自动 free_irq */
    ...
    return 0;   /* 失败路径不需要 goto err 一路解锁 —— devm 自动回收 */
}

probe 失败或设备移除（remove()/unbind）时，devres 按注册逆序自动释放。新代码应默认全 devm——老式"goto err_unmap_clk..."的五段式错误处理在现代驱动里几乎绝迹。

一个必须懂的坑：probe 成功后，设备仍可能被热移除（USB、可卸载模块、DTS overlay）。任何跨中断/进程上下文持有设备指针的代码都要 get_device() 钉住引用，否则 use-after-free 的 oops 会在最不该来的时刻出现。

6. 把模型装进排障工具箱

7. 小结

• bus/device/driver 三角是全部总线子系统的同构骨架，platform 是 SoC 设备的虚拟收容所；
• 匹配优先级 of_match_table → ACPI → id_table → name；compatible 的书写与多值 fallback 是芯片厂与板级工程师的共同纪律；
• 设备树属性与 probe 代码一一对应，phandle 表达依赖、fw_devlink 排序、status 裁剪三板斧必备；
• kobject 层把模型投影成 sysfs，uevent 联动 udev 生成 /dev；
• 生命周期交给 devm 家族；热移除场景必须显式持引用。

下一篇讲把硬件事件送进内核的通道：中断子系统，从 GIC 硬件一路到 request_threaded_irq。

第三部分 · 中断子系统全解

系列第三篇：中断子系统。驱动的核心职责之一是"硬件喊我时必须到"——但从设备拉高中断线到你的处理函数跑起来，中间隔着中断控制器、翻译层、流控、调度策略整整一条链。这篇从 GIC 硬件讲到 request_irq 的软件路径，再彻底讲清"上半部/下半部"的选型纪律（配一个交互式选择器），最后给出中断风暴与实时性的工程对策。

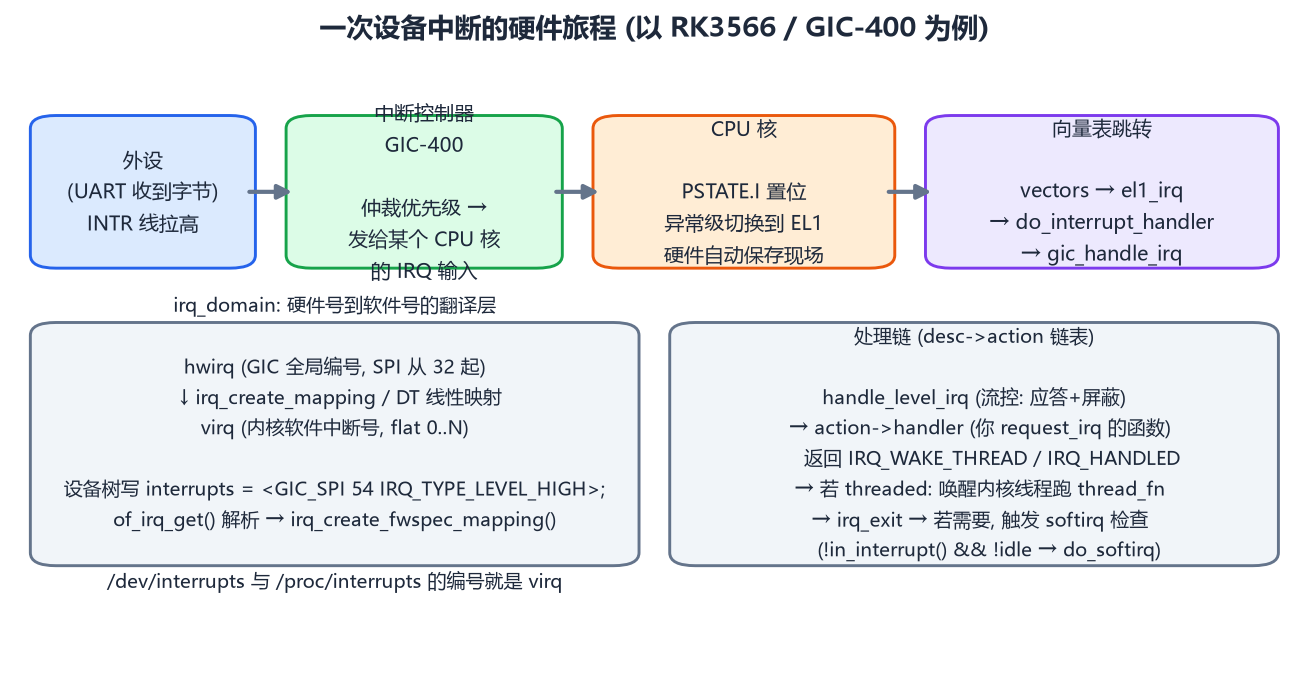

1. 硬件侧：信号如何变成"异常"

以 RK3566 的 GIC-400（GICv2）为例：

1. 外设事件 → 中断线（对 GIC 是 SPI，共享外设中断，编号从 32 起；每核私有的是 SGI/PPI）；
2. GIC 仲裁：按优先级分发到某个 CPU 核的 IRQ 输入（亲和性由内核 irq_set_affinity 设置）；
3. CPU 硬件自动行为：PSTATE.I 置位（关中断）、切换到 EL1 异常级、跳到异常向量表的 el1_irq 槽位——这是 ARM64 硬件写死的入口。

电平触发 vs 边沿触发（设备树里 IRQ_TYPE_LEVEL_HIGH / IRQ_TYPE_EDGE_RISING）不只是属性字符串：电平型在 handler 应答（EOI）前 GIC 会持续压制同线新中断，必须先清设备侧的中断源（读 FIFO、写 1 清标志）再结束，否则死循环；边沿型则可能丢中断——高带宽设备（网卡）选边沿+NAPI，慢速设备选电平，是硬件与软件的联合设计。

2. 软件侧：irq_domain 与三级处理

内核把中断拆成三层，每层职责单一：

irq_domain（翻译层）：把 GIC 的硬件号 hwirq 翻译成内核软件号 virq。设备树写 interrupts = <GIC_SPI 54 IRQ_TYPE_LEVEL_HIGH>，解析后 irq_create_fwspec_mapping() 经 irq_domain 分配/查找 virq——/proc/interrupts 显示的就是 virq。多级级联（GPIO 控制器中断再接 GIC）靠 irq_domain 嵌套实现，GPIO 中断号因此可以"各芯片一套"而互不冲突。

irq_desc/irqaction（描述与注册层）：每个 virq 一个 struct irq_desc，持有流控回调与 action 链（request_irq 挂进来的）。共享中断（老 PCI 时代遗产）在同一条链上挂多个 action，逐个执行直到有人认领（返回 IRQ_HANDLED）。

流控（chip 层）：handle_level_irq/handle_edge_irq 处理"屏蔽-应答-触发-解屏蔽"的时序差异，驱动无感。ARM64 的 GIC 驱动用 irq_chip 结构体实现这层（gic_irq_mask/ack/eoi...），在 core_initcall 级注册——所以你的驱动 probe 时中断控制器必然已就绪（第一篇的 initcall 顺序）。

3. request_irq：注册即声明"我要处理它"

ret = devm_request_threaded_irq(dev, virq,
        foo_hard_isr,        /* 上半部: 应答+决定是否唤醒线程 */
        foo_thread_fn,       /* 下半部: 真正干活(可睡眠) */
        IRQF_TRIGGER_RISING | IRQF_ONESHOT,
        "foo-dev", priv);

几个参数里的真知识：

• IRQF_ONESHOT：threaded 模式下，线程跑完之前中断保持Disabled——不写它，线程还没读到数据中断又来了（重入）；
• IRQF_SHARED：共享中断必须能区分"是不是我的"（读自己的状态寄存器），返回 IRQ_NONE 让给别人；
• devm_ 版本：设备移除自动 free_irq（第二篇的 devres 纪律）；
• 中断标志触发类型会经 irq_chip 下发到 GIC 配置寄存器——设备树里写触发类型 + 代码里再写一遍以代码为准（二者矛盾时内核会抱怨）。

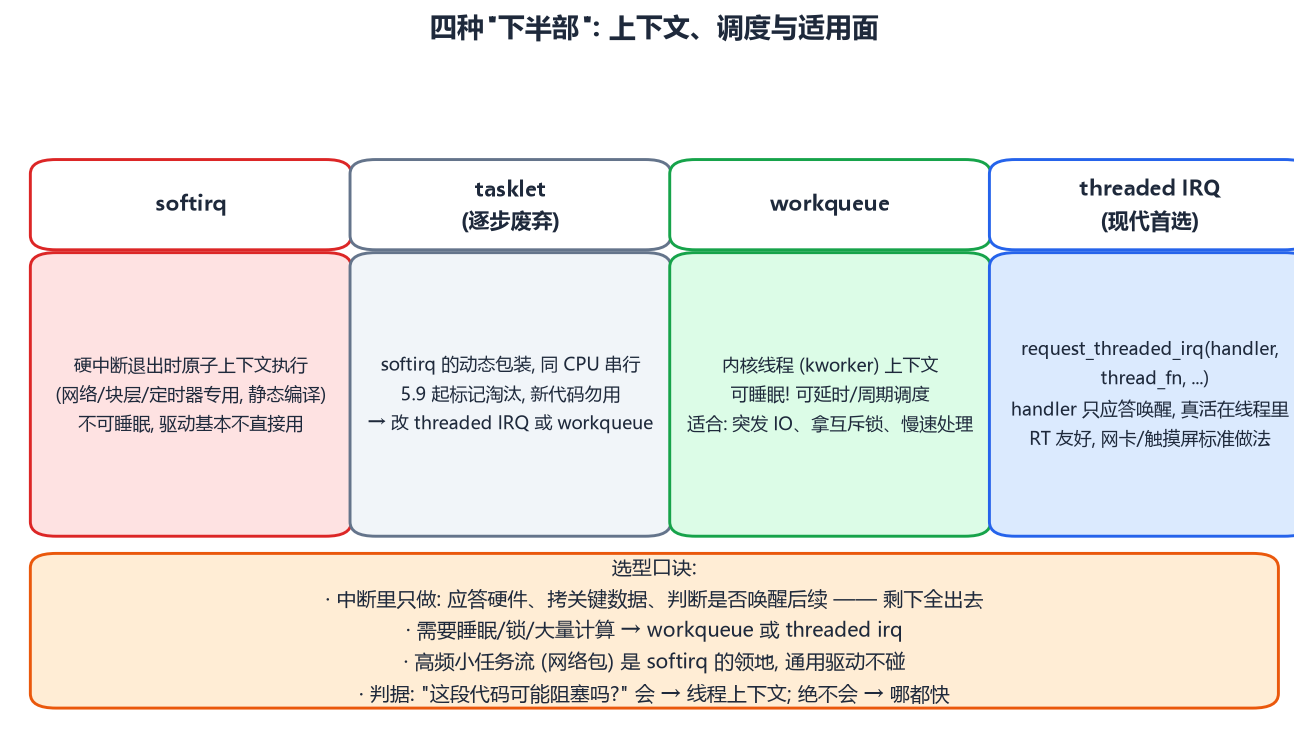

4. 上半部与下半部：一条铁律与四个选项

铁律：硬中断上下文不能睡眠。原因不是教条：它可能是任意进程被打断的现场（下半部复用被中断者的栈，不能调度；调度了回去谁？），内核在 might_sleep() 检查点直接 panic。于是"中断处理"被切成上半部（应答硬件、抢出关键数据）与下半部（慢慢处理）。下半部有四个历史选项：

选型判据浓缩成两个问题：这段代码可能阻塞吗？ 会 → 线程上下文（workqueue/threaded）；实时窗口多紧？ 亚百微秒级 → 只能 handler 里做（配合自旋锁）。用下面的交互组件过一遍六道真实场景题，把判据变成条件反射：

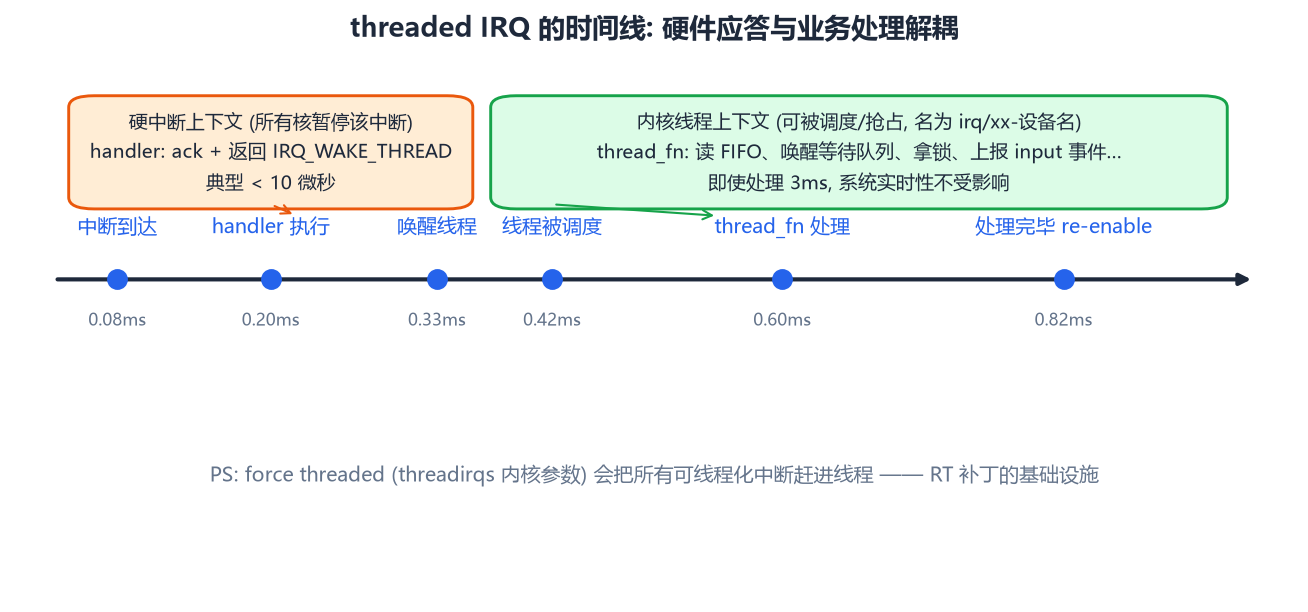

5. threaded IRQ 为什么是现代默认

request_threaded_irq() 的分工：handler 里 return IRQ_WAKE_THREAD; 只做应答（微秒级），thread_fn 在名为 irq/42-foo-dev 的调度实体里跑全部业务。收益有三层：

1. 实时性：中断线程是普通调度实体，可被高优先级任务抢占——硬 handler 越短，最坏中断延迟越可控（PREEMPT_RT 把这条路走到极致：threadirqs 强制全部线程化）；
2. 可睡眠：thread_fn 里 I2C 读取、mutex、内存分配全部合法——触摸屏/传感器驱动的标准写法；
3. 可观测：ps 里能看到 irq 线程的 CPU 占用，top -H 直接定位"哪个中断在吃 CPU"。

留一个经典反例加深理解：10kHz ADC 的 FIFO 溢出窗口只有 100µs，线程调度延迟（负载高时）可能超过它——此时正确的反而是"handler 里自旋锁保护 + 直读 FIFO"（交互组件第 2 题）。机制没有银弹，判据才是武器。

6. 中断风暴与调试

风暴识别：cat /proc/interrupts 两次取差看增速；vmstat 1 的 in 列暴涨。常见根因：电平触发没清源（处理完 GIC 又立刻分发）、设备进错误态狂发中断、使能了从不处理的中断。

定位工具：

• /proc/interrupts：每中断每核计数（看亲和性是否失衡）；
• /proc/irq/<virq>/smp_affinity：手调亲和性，把网卡中断钉到一个核；
• ftrace 的 irq: 事件与 irqsoff tracer：抓最长中断关闭区间；
• perf record -e irq_vectors:*：中断分布画像。

一个嵌入式高频问题：中断里 printk 顺手多打——printk 本身有锁与串口开销，高频路径里会放大延迟甚至死锁（尤其早期 low-level 路径）。高频路径改 trace_printk/ftrace ring buffer，printk 留给低频与错误路径。

7. 小结

• 硬件路径：外设 → GIC（优先级仲裁/亲和性）→ CPU 异常向量，触发类型决定软件流控行为；
• 软件三层：irq_domain 翻译 hwirq→virq、irq_desc 组织 action 链、irq_chip 流控；/proc/interrupts 是 virq 计数；
• 铁律"中断上下文不睡"的根因是栈与调度语义；下半部四选项中 threaded IRQ 是现代默认，判据是"会不会阻塞+实时窗口"；
• IRQF_ONESHOT 防重入、IRQF_SHARED 要认领、devm 版自动释放；
• 风暴三板斧：/proc/interrupts 差分、smp_affinity 调配、ftrace irqsoff 定位。

下一篇进入内存：从页表与 MMU 讲到 kmalloc/ioremap/mmap/DMA——驱动里一半的"玄学崩溃"都藏在那里。

第四部分 · 内核内存与驱动内存

系列第四篇：内存。驱动工程师每天打交道的东西一半是寄存器、一半是内存——而内核内存恰恰最容易写 出"测试全过、量产偶炸"的代码：虚拟/物理地址混淆、cache 不一致、GFP 标志用错、mmap 属性不对。这篇自底向上：先建立 ARM64 页表与 MMU 的模型（配一个页表翻译步进器），再过伙伴系统/slab 两级分配器，最后把驱动里五个高频 API（kmalloc/vmalloc/ioremap/mmap/DMA）逐个讲到能避坑的程度。

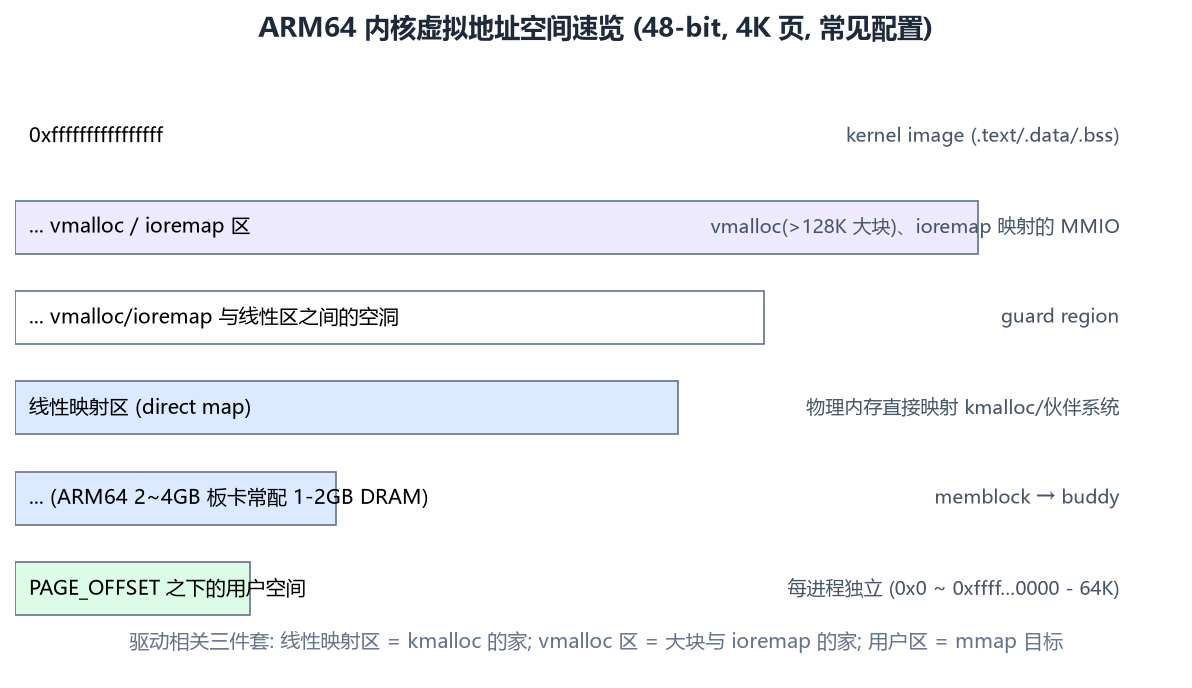

1. 页表与 MMU：所有 API 的地基

ARM64（4K 页、48 位 VA）用四级页表把虚拟地址切成 9+9+9+9+12 位：PGD→PUD→PMD→PTE，每级 512 项。MMU 每次翻译走四级内存读——所以有 TLB（翻译缓存）；TLB 未命中才走"页表漫游"（hardware page table walk）。缺页不是异常事故，而是内核介入机制：按需分配、COW、换入都从 Translation Fault 开始。

用下面的步进器亲手走一遍翻译（含一条故意未映射的路径，看缺页怎么发生）：

驱动工程师必须带走的三点：

1. ioremap 的本质就是造页表：把物理寄存器地址映射进内核虚拟空间，并把页属性设为 Device（禁 cache 禁推测）——所以没有 ioremap 直接解引用物理地址是错的（没有映射，MMU 拦截）；
2. PMD 级可以终止（2MB block 映射）：帧缓冲这类大区域用 block 省页表内存，/sys/kernel/debug/page_tables 能看真实布局；
3. cache 属性跟着页走：同一物理内存以不同属性映射两次（aliasing）= 玄学数据错乱——DMA 篇的 cache 问题全是它的化身。

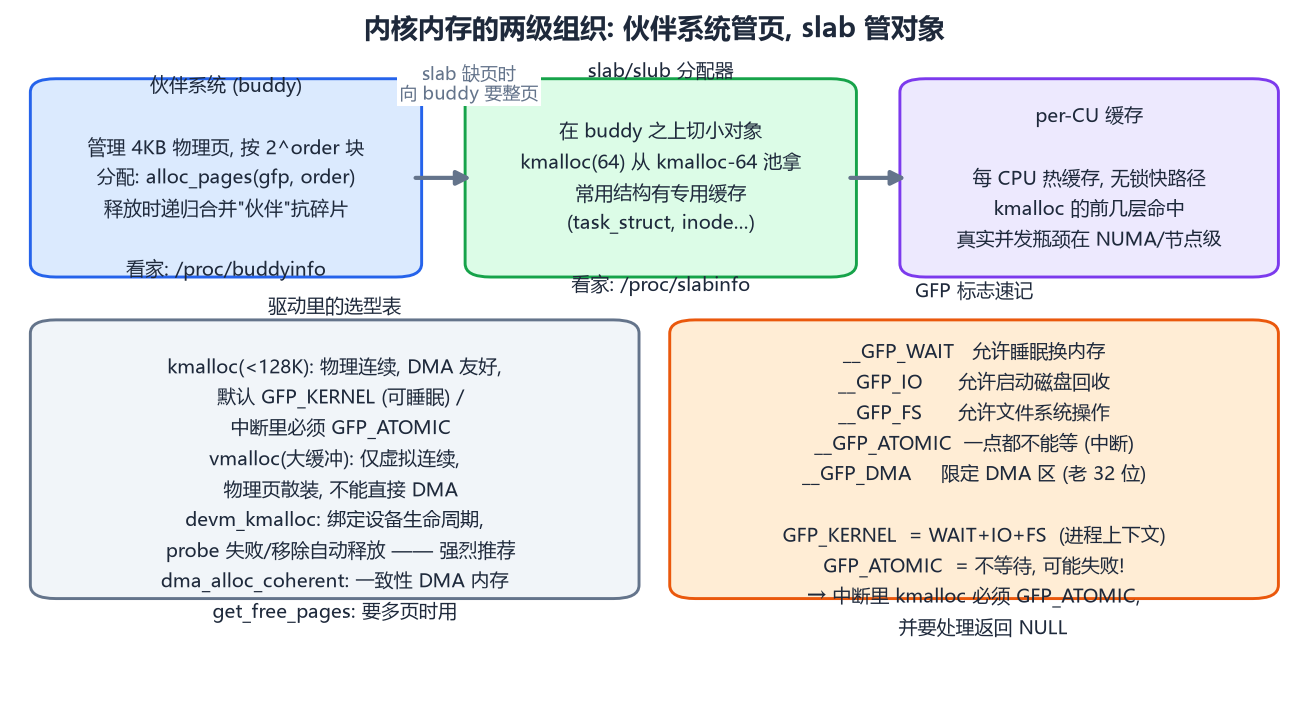

2. 物理内存的两级组织

伙伴系统（buddy）管理 4KB 物理页：按 2^order 块组织，分配 alloc_pages()，释放时递归合并"伙伴块"抗碎片。/proc/buddyinfo 直接看各级余量——嵌入式跑几天后 order>0 全空，就是碎片化的实况。

slab/slub 在 buddy 之上切小对象：kmalloc(64) 走 kmalloc-64 专用缓存（对象复用、per-CPU 热缓存、无锁快路径）。/proc/slabinfo 与 slabtop 是内存泄漏排查的第一现场（哪个缓存对象数疯涨）。

驱动选型速记：

• kmalloc（≤128K）：物理连续、DMA 友好；进程上下文 GFP_KERNEL，中断里必须 GFP_ATOMIC 且要判 NULL；
• vmalloc（大缓冲）：仅虚拟连续、物理散装、不能直接 DMA、TLB 不友好——只用于"大而不急"的场景（固件镜像缓冲）；
• get_free_pages：要多页连续时；
• devm_kmalloc：绑定设备生命周期（第二篇纪律）。

3. ioremap：寄存器访问的正门

base = devm_platform_ioremap_resource(pdev, 0);   /* DT 的第一个 reg 区 */
writel(0x3, base + CTRL_REG);                     /* 自带内存屏障语义 */
val = readl(base + STAT_REG);

三条铁律：

1. 永远用 readl/writel，不要解引用指针：它们保证访问宽度、顺序（内含屏障，第五篇展开）且不被编译器合并；
2. Device 属性的意义：寄存器区禁 cache、禁读写推测——一旦映射成普通 cacheable 内存，写入可能停在 cache 里永远没到设备；
3. 多个 reg 区（一个 DT 节点写多个 reg + reg-names）用 platform_get_resource(pdev, IORESOURCE_MEM, i) 按索引取，别硬编码偏移。

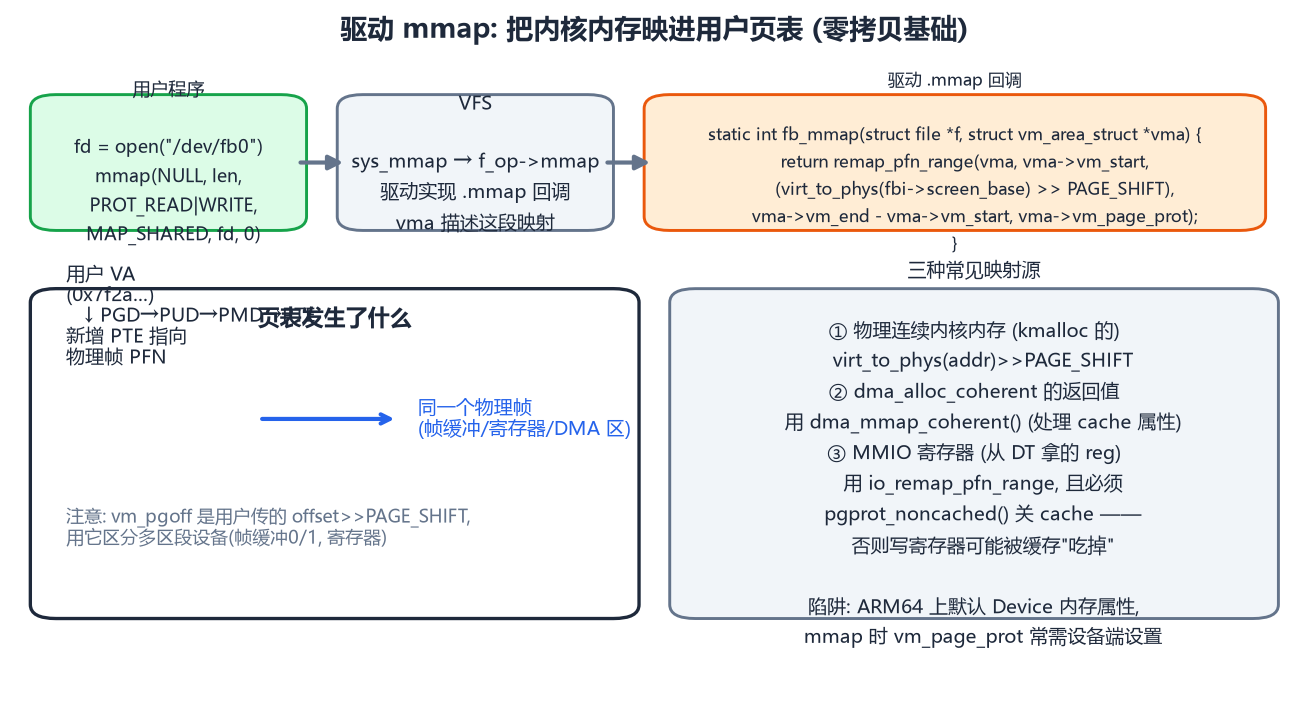

4. 驱动 mmap：把内核内存递给用户态

帧缓冲、视频 DMA 缓冲、共享控制块——用户态要直接访问，就走 .mmap 回调 + remap_pfn_range：

static int foo_mmap(struct file *f, struct vm_area_struct *vma)
{
    size_t sz = vma->vm_end - vma->vm_start;
    unsigned long pfn = virt_to_phys(fbi->cpu_addr) >> PAGE_SHIFT;

    if (vma->vm_pgoff == REGS_OFFSET)                 /* 多区段设备用 offset 区分 */
        return io_remap_pfn_range(vma, vma->vm_start, regs_pfn, sz,
                                  pgprot_noncached(vma->vm_page_prot));  /* 寄存器: 关 cache */
    return remap_pfn_range(vma, vma->vm_start, pfn, sz,
                           vma->vm_page_prot);        /* 普通内存: 保持 cache */
}

避坑清单：

• 物理不连续的内存不能 remap_pfn_range 一段搞定（它只映射连续物理帧）——vmalloc 内存要用 vmalloc_to_page 逐页 vm_insert_page，DMA 一致性内存用配套的 dma_mmap_coherent（cache 属性内核替你管）；
• 寄存器区映射必须 pgprot_noncached，否则用户态写寄存器同样会被 cache 吞；
• vm_pgoff（用户传的 offset>>12）是多区段设备（fb0 显存/寄存器）的分发依据，记得校验 size 与对齐，防用户映射越界。

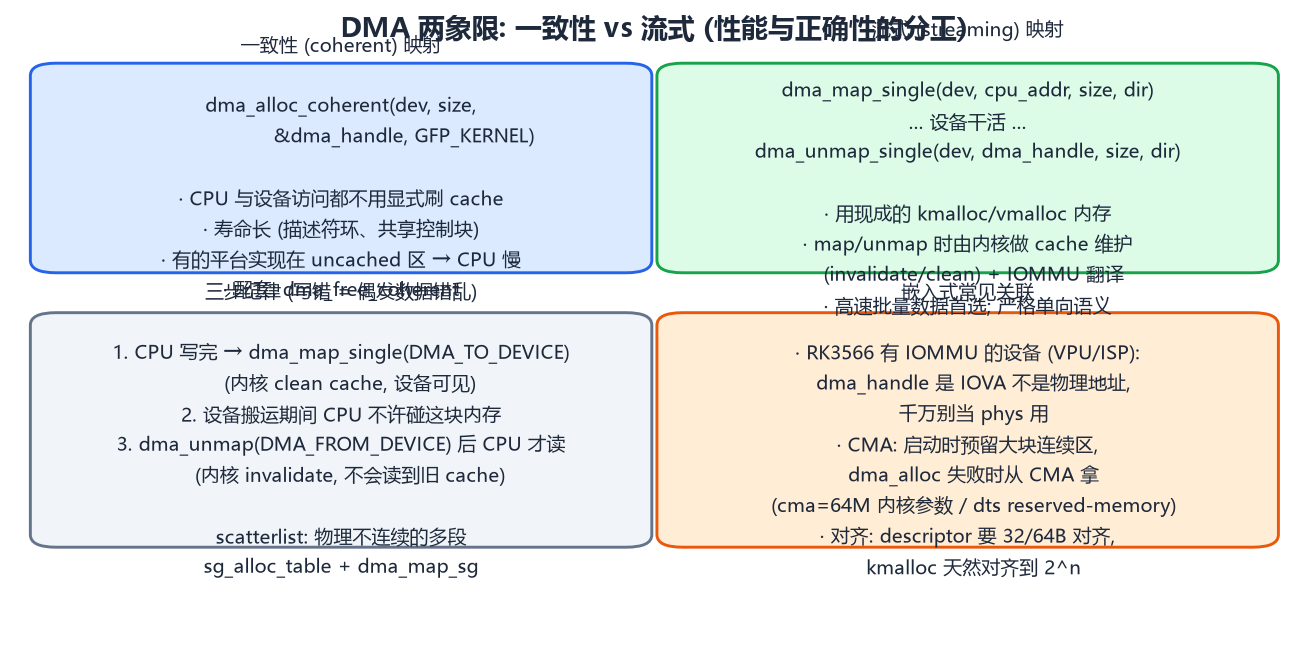

5. DMA：与设备共享内存的正确姿势

DMA 是嵌入式驱动的深水区——因为CPU 与设备看到的是同一物理内存的两套视图，cache 与 IOMMU 让"写完就能读"变成纪律问题：

/* 流式映射: CPU 写完 → 交给设备读 */
dma_addr_t dma = dma_map_single(dev, cpu_buf, len, DMA_TO_DEVICE);
if (dma_mapping_error(dev, dma)) return -ENOMEM;
start_transfer(desc, dma, len);                    /* 设备读 cpu_buf 的内容 */
/* 完成中断后: */
dma_unmap_single(dev, dma, len, DMA_TO_DEVICE);    /* 若设备写入了: FROM_DEVICE 方向 unmap 后 CPU 才可读 */

三步纪律的物理意义：map 做的是 clean cache（CPU 视角写入主存）+ IOMMU 建翻译；unmap(FROM_DEVICE) 做 invalidate（防止 CPU 读到旧 cache）。顺序错 = 偶发数据错乱，且只在特定时序/温度下出现——这是"玄学 bug"的最大产地。

嵌入式专项提醒：

• RK3566 带 IOMMU 的设备（VPU/ISP/显卡）：dma_addr_t 是 IOVA 不是物理地址，把它当 phys 写寄存器 = 翻译错乱；物理不连续的缓冲走 dma_map_sg（scatterlist）；
• CMA：dma_alloc_coherent 大块失败时的后盾，启动参数 cma=64M 或 DT reserved-memory 预留——相机/视频驱动的显存基本全靠它；
• 对齐：描述符/缓冲按设备手册要求对齐（32/64B），kmalloc 天然按 2^n 对齐是白送的便宜。

6. 排障工具箱

7. 小结

• 四级页表 + TLB 是全部内存 API 的地基；ioremap=造 Device 属性映射，缺页=内核介入机制不是错误；
• buddy 管页、slab 管对象；kmalloc 物理连续可 DMA，vmalloc 仅虚拟连续；中断里 GFP_ATOMIC 必判空；
• mmap 的核心是往用户页表插 PTE：连续物理 remap_pfn_range、寄存器区 pgprot_noncached、一致性内存 dma_mmap_coherent；
• DMA 三步纪律（map→设备专用→unmap 后 CPU 才碰）是 cache 一致性的软件投影；IOMMU 平台上 dma_addr 是 IOVA。

下一篇收束到贯穿一切的主题：并发与同步——锁族谱、RCU 与内存屏障。

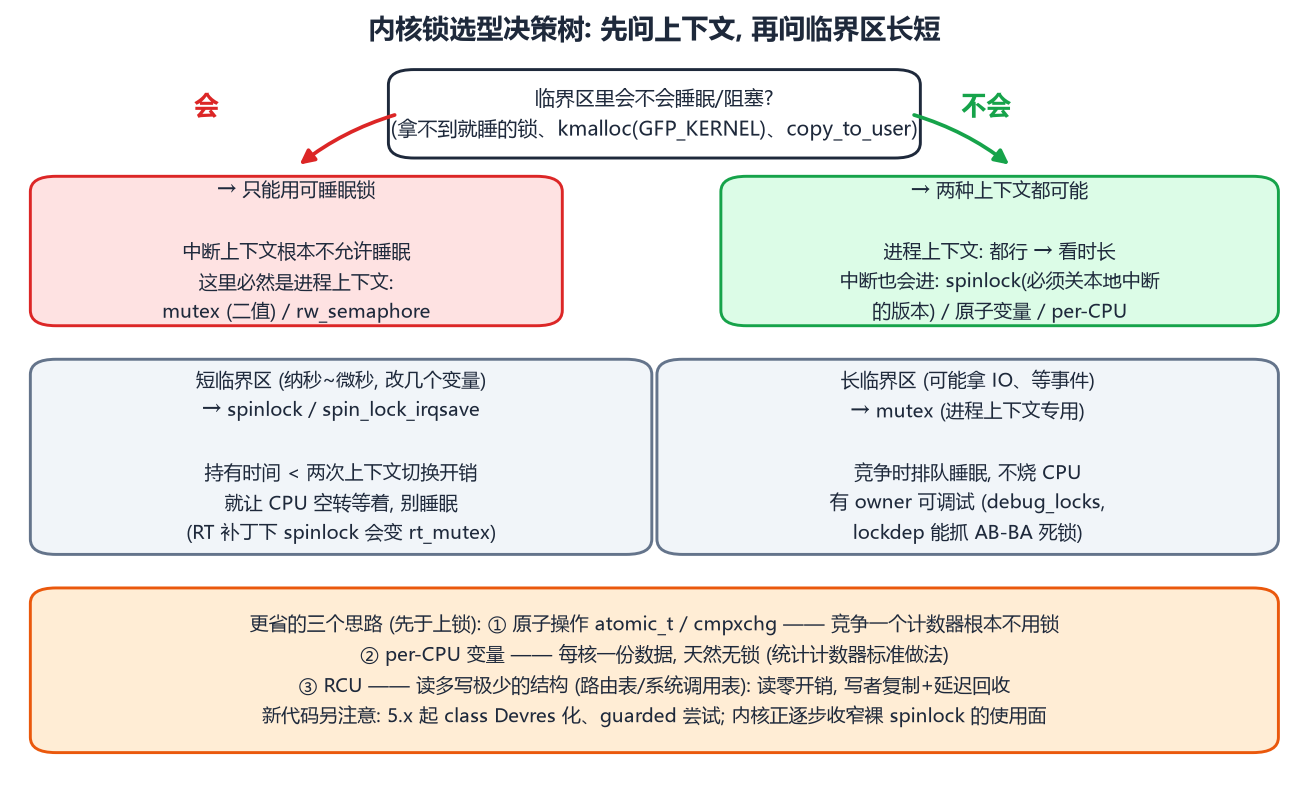

第五部分 · 并发与同步：锁族谱、RCU 与内存屏障

系列第五篇（收官）：并发与同步。驱动代码的执行环境天然并发——多核同时跑、中断随时打断、软中断/工作队列插队、热插拔随时 remove。内核给了整整一个军械库（原子、自旋、互斥、信号量、读写锁、seqlock、per-CPU、RCU、屏障），而选错武器的代价是偶发死锁或数据损坏，测试环境全绿、客户现场每周炸一次。这篇先建立"上下文决定武器"的第一判据，再逐个拆解主力机制（含 RCU 的时间线模型与内存屏障），最后给一张排障地图。

1. 第一判据：上下文与阻塞

内核里所有执行流分两类：进程上下文（有 task_struct、有归属、可调度可睡眠：syscall 路径、threaded IRQ、workqueue、内核线程）与原子上下文（不属于任何进程、不可睡眠：硬中断、softirq、持自旋锁区间）。第一篇到第四篇反复出现的"中断里不能睡"，根源在第 3 节讲透。选锁决策树只有两级：

• 临界区可能阻塞（拿 IO、分配 GFP_KERNEL、copy_to_user）→ 只能 mutex/rw_semaphore，且只有进程上下文能进；
• 临界区绝不阻塞且极短（改几个变量）→ spinlock（中断也要进就用 _irqsave 变体）或干脆原子操作；
• 竞争极少发生（读多写少的结构）→ RCU，读侧近乎免费。

三条"先于上锁"的省钱思路：原子操作（一个计数器根本不用锁：atomic_inc、cmpxchg）；per-CPU 变量（每核一份数据天然无锁，内核统计计数器的标准做法）；RCU（第 4 节专讲）。

2. spinlock 家族：短临界区的自旋等待

自旋锁的逻辑粗暴：拿不到就原地忙等（不睡眠、不让出 CPU）。它成立的两个前提——临界区必须短于两次上下文切换的开销（否则睡眠锁更划算）；只在多核有意义（单核自旋等待自己解锁 = 必死，所以单核配置下持锁期间内核直接关抢占模拟互斥）。

家族变体的选择只看一个问题：谁会和我在同一核上抢这把锁？

spin_lock(&lock);            // 只和进程上下文竞争
spin_lock_irq(&lock);        // 已知中断会进: 无条件关本地中断
spin_lock_irqsave(&lock, flags);  // 不确定中断状态时: 保存并关 (嵌套安全, 通用推荐)
spin_lock_bh(&lock);         // 只防 softirq (网络栈常用)

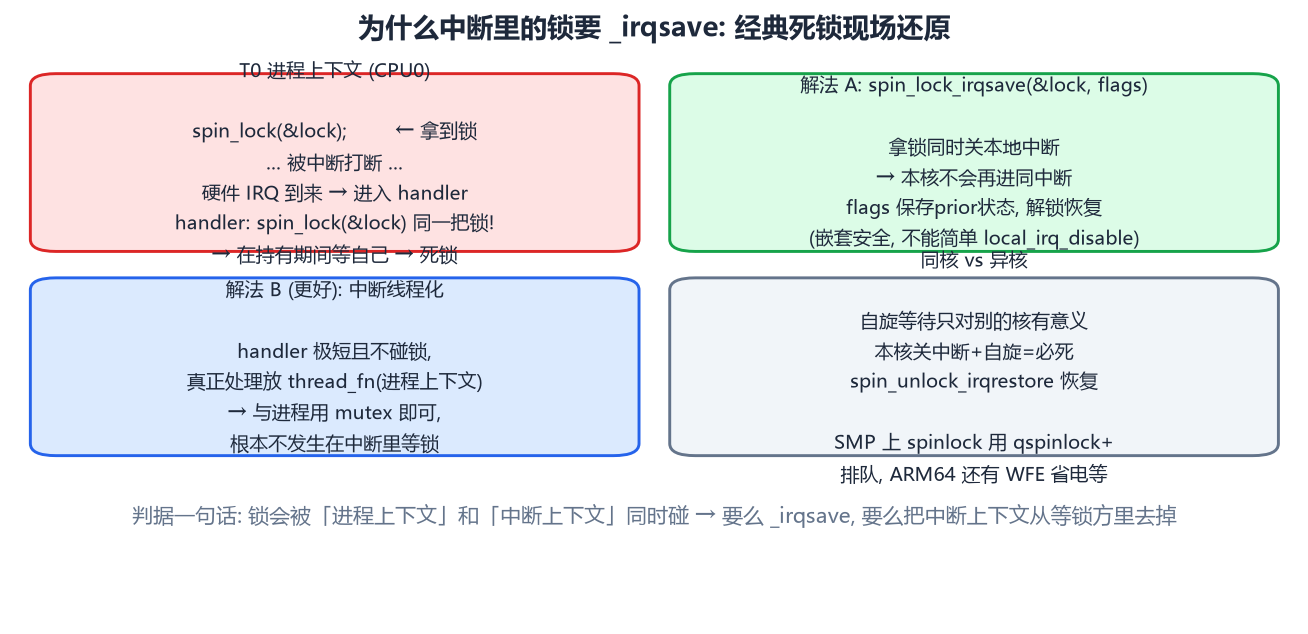

经典死锁现场（上图左）：进程 A 持锁 → 中断打断 A → 中断 handler 里 spin_lock 同一把锁 → 本核自旋等一个永远不会来的释放。_irqsave 的本质就是拿锁时顺手关本地中断，把这个剧本掐灭在第一幕。更好的解法是釜底抽薪：中断线程化（第三篇）让 handler 极短且不碰锁，真正的处理在进程上下文——锁问题从根上消失。

工程细节两条：RT 补丁把 spinlock 实现为可睡眠的 rt_mutex（持锁窗口必须按"可能睡"设计）；mutex 在 2.6 后语义收紧为不可在中断/原子上下文使用，might_sleep() 会在配置 debug 时直接抓现行。

3. mutex 与"中断不能睡"的根因

mutex 竞争时排队睡眠，等持有者释放再被唤醒——长临界区、竞争多、要拿 IO 的场景唯一正解。配套纪律：持锁时间以微秒~毫秒计，锁内不做可预见的长事（copy_to_user 大块数据、printk 轰炸）；锁的层级（locking order）必须全局一致，否则 AB-BA 死锁——开 CONFIG_PROVE_LOCKING（lockdep）让内核在第一次真实运行时就把潜在死锁路径全指出来，这是驱动代码合入前必开的开关。

为什么中断上下文绝对不能睡，三层原因：

1. 中断借用被打断任务的内核栈，睡眠 = 把别人的 task_struct 挂起；
2. 调度器切走后再也回不来——唤醒条件可能恰需要当前这条中断路径完成（自锁死）；
3. 关中断区间里睡眠会让本核中断延迟失控。

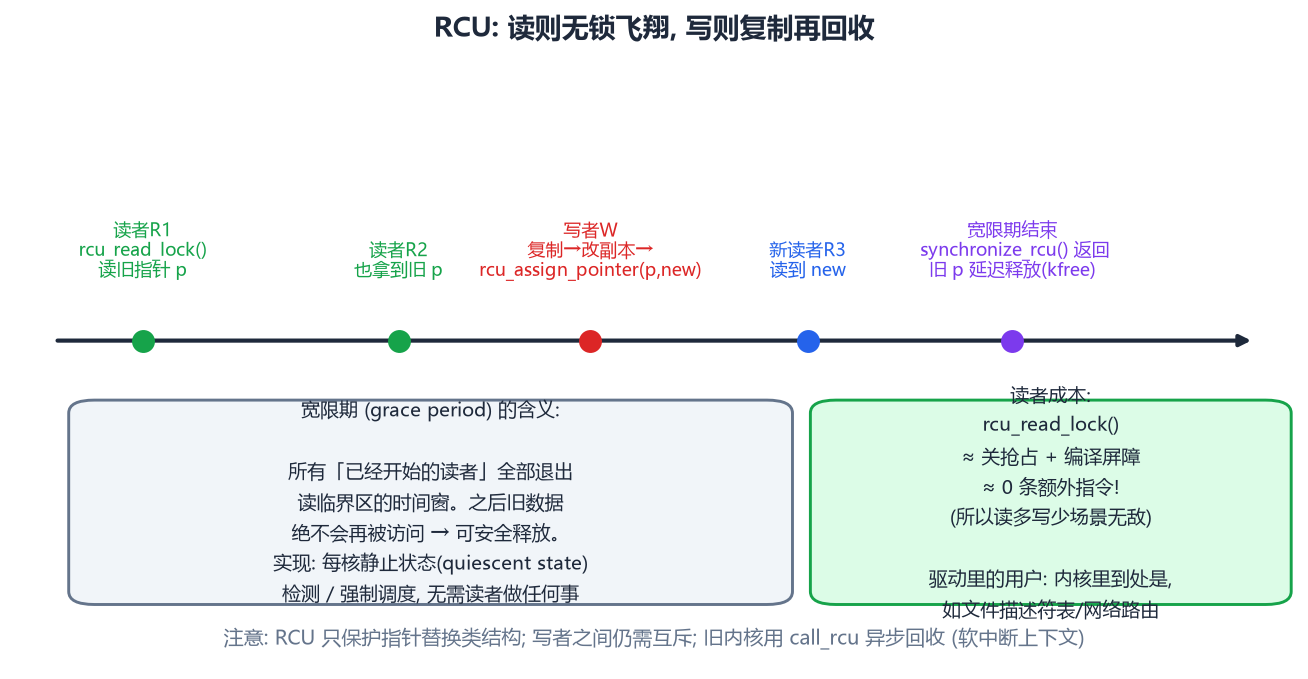

4. RCU：读侧零开销的艺术

读多写少（路由表、系统调用表、设备列表）的极致方案是 RCU（Read-Copy-Update）：读者不加锁不计数（rcu_read_lock() ≈ 关抢占+屏障，几乎零指令），写者复制一份修改后原子换指针，旧版本等"宽限期"后释放：

宽限期（grace period）= 所有已开始的读者全部退出读临界区的时间窗：内核通过每核静止状态检测（上下文切换/用户态返回都算）确认无人再持有旧指针，synchronize_rcu() 才返回，旧数据安全 kfree。

使用侧的纪律：RCU 只保护指针替换类结构（链表/哈希/树），被 RCU 保护的内容读者期间不可见修改；写者之间仍要互斥；引用计数与 RCU 常组合（kref + call_rcu）。驱动里直接用的场景不多，但读内核源码不懂 RCU 等于读不懂一半的内核——文件表、网络路由、模块卸载全用它。

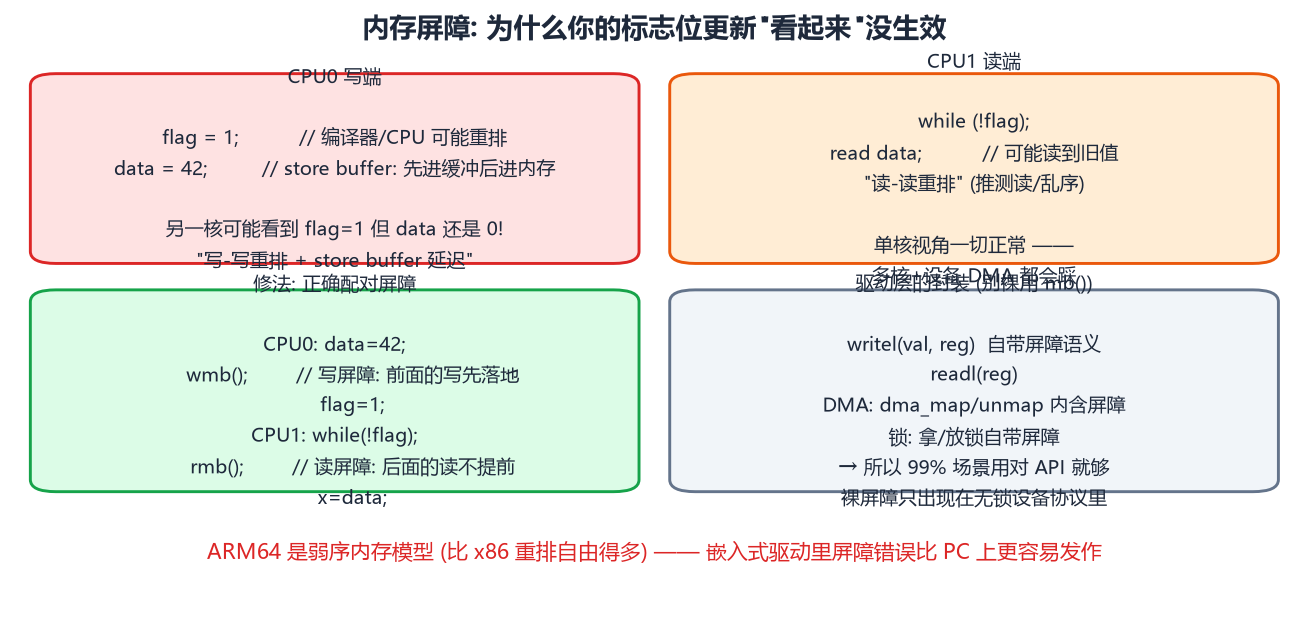

5. 内存屏障：多核与设备的"时序胶水"

最隐蔽的一层。ARM64 是弱序内存模型：CPU 与编译器都可能重排访存，store buffer 让"先写的后到"成为常态：

单核视角永远正确——所以这类 bug 只在多核或 CPU↔设备交互时出现，症状是"标志位明明置了，另一个核/设备读到旧数据"。修法是配对屏障（写端 wmb() 再置标志，读端看到标志后 rmb() 再读数据），但内核把绝大多数屏障封进了 API：

• writel/readl 自带屏障与顺序保证（第四篇"永远用它们"的深层原因）；
• dma_map/unmap 内含屏障 + cache 维护；
• 所有锁的获取/释放自带屏障——锁不仅互斥，还建立 happens-before 时序。

裸屏障（mb/wmb/rmb/smp_*）只应该出现在无锁的设备协议与极致性能路径上；普通驱动里如果发现自己在写裸屏障，九成是设计该用锁或高级封装了。

6. 排障地图

开 debug 内核的习惯（代价是性能，收益是抓鬼能力）：CONFIG_DEBUG_SPINLOCK / PROVE_LOCKING / DEBUG_ATOMIC_SLEEP / KASAN / KCSAN——量产镜像关掉，开发镜像全开，"开发期能炸都炸出来"是并发代码唯一的质量策略。

7. 系列总结

五篇走完一条完整链路：启动决定了代码何时何地运行（initcall/deferred probe）；设备模型决定了代码如何被发现与绑定（bus/device/driver + 设备树）；中断决定了事件如何进来（上半部/下半部纪律）；内存决定了数据如何安全存放（页表/kmalloc/mmap/DMA）；并发决定了这一切在多核与异步下如何保持正确（上下文判据 + 锁族谱 + RCU + 屏障）。

加上站内已有的字符设备/MISC 驱动入门篇与 RK3566 实战排障篇，嵌入式 Linux 驱动的"入门→内核机制→实战"阶梯就完整了。往后想继续深入的方向：内核调优与实时性（PREEMPT_RT）、电源管理（runtime PM/系统休眠唤醒）、或某个具体子系统（V4L2/Pinctrl/Regmap）——都建立在这五篇的地基上。

8. 小结

• 第一判据：临界区会不会阻塞 + 哪些上下文会进入；会睡 → mutex（仅进程上下文），短而快 → spinlock（中断进则 _irqsave）；
• 中断不能睡的根因是借栈+调度不归+关中断区间；threaded IRQ 是从根上消解锁竞争的手段；
• RCU 用宽限期实现读侧零开销的指针替换；只适合读多写少的结构；
• 屏障绝大多数被 writel/锁/DMA API 封装；写裸屏障前先怀疑设计；
• 开发期全开 debug 内核（lockdep/KASAN/KCSAN）是并发代码唯一的质量策略。

全系列总览：启动决定代码何时何地运行，设备模型决定它如何被发现与绑定，中断决定事件如何进来，内存决定数据如何安全存放，并发决定这一切在多核与异步下保持正确——五层合起来，就是嵌入式 Linux 驱动开发的完整知识骨架。每一篇的"排障工具箱"命令值得收藏备用。
